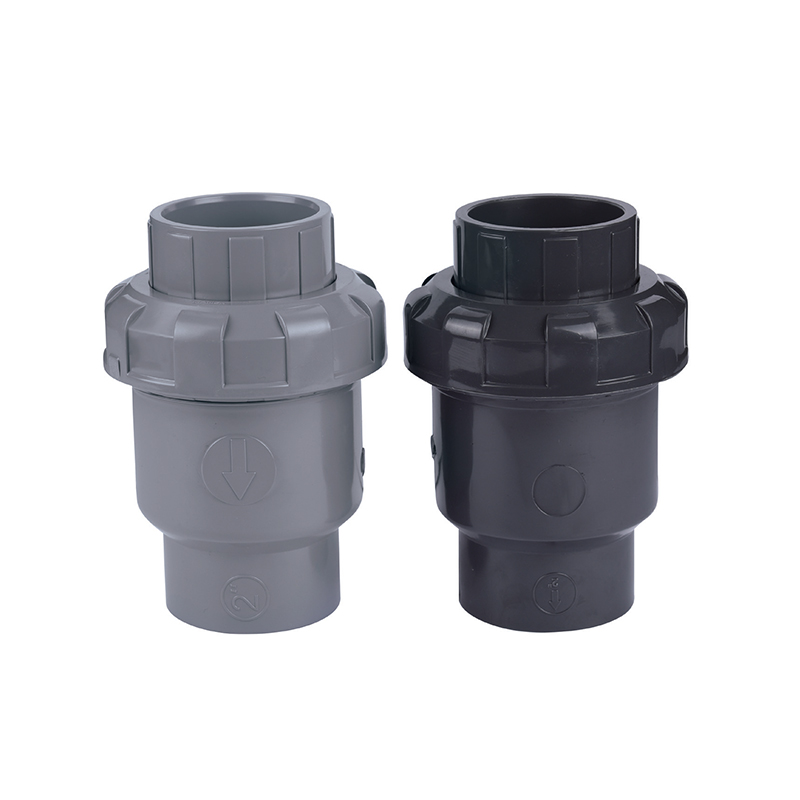

Injap Semak Bola SCH8O/DIN UPVC/CPVC

Injap sehala bola UPVC/CPVC ialah peranti kawalan bendalir berkecekapan tinggi dan boleh dipercayai yang direka untuk pelbagai aplikasi perindustrian dan pembinaan. Reka bentuk berbentuk bola membolehkan injap terbuka dengan cepat semasa aliran bendalir dan menutup secara automatik semasa aliran songsang, dengan berkesan menghalang aliran balik dan pencampuran bendalir untuk memastikan keselamatan dan kecekapan sistem.

Injap digunakan secara meluas dalam rawatan air, pemprosesan kimia, farmaseutikal, dan industri pemprosesan makanan, terutamanya dalam senario yang memerlukan ketulenan cecair yang tinggi. Strukturnya yang ringkas dan pemasangan yang mudah menjadikannya penyelesaian perindustrian moden untuk keperluan kawalan bendalir yang tinggi.

Hubungi Kami

Sebelumnya：Injap Bawah Bola SCH8O/DIN UPVC/CPVC
Seterusnya：SCH8O/DIN UPVC/CPVC Gear Butterfly Valve

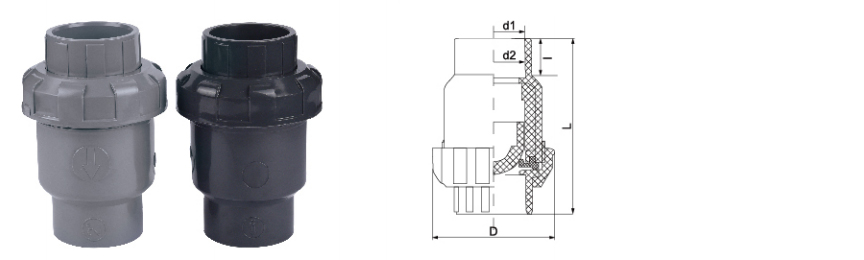

parameter permohonan Piawaian Teknikal

SAIZ/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)(	DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		53	63	73	85	97	118	134	158	202
L		90	106	124	139	151	169	230	262	346
I		16	19	22	26	31	38	44	51	61

SCH80 / DIN · TIDAK KEMBALI · SPRING DIMUAT

Injap Semak Bola UPVC / CPVC

DN15–DN150 · PN10–PN16 · –20°C hingga 93°C

Injap Semak Bola SCH80/DIN UPVC/CPVC ialah peranti tanpa pemulangan bermuatan spring yang direka bentuk untuk menghalang aliran songsang dalam sistem bendalir menghakis dan ketulenan tinggi. Dikilangkan mengikut piawaian ASTM SCH80 dan DIN, injap ini menggunakan bola bermuatan spring yang terletak pada pengedap untuk menyekat aliran balik sambil membenarkan aliran ke hadapan bebas. Reka bentuk bola memberikan penurunan tekanan rendah dan tindak balas penutupan yang cepat. Badan injap tersedia dalam UPVC untuk perkhidmatan kimia am dan CPVC untuk aplikasi suhu tinggi sehingga 93°C. Pengedap cincin-O, tersedia dalam EPDM, FKM atau PTFE, memastikan penutupan ketat bocor apabila aliran terbalik berlaku. Sesuai untuk pemasangan mendatar dan menegak.

DN15 – DN150 Julat Saiz

PN10 – PN16 Penilaian Tekanan

–20°C hingga 93°C Julat Operasi CPVC

Bola & Musim Bunga Mekanisme Semak

⦿

Penutupan Bola Bermuatan Spring

Bola bermuatan spring memberikan tindak balas penutupan pantas untuk mengelakkan aliran songsang, dengan daya spring ditentukur untuk memastikan tempat duduk positif walaupun pada halaju aliran ke hadapan yang rendah.

⦿

Rintangan Kimia & Terma

Bahan UPVC dan CPVC menentang pelbagai jenis asid, bes dan garam. CPVC memanjangkan perkhidmatan kepada 93°C. Bahan bola dan meterai boleh dipilih untuk keserasian kimia tertentu.

⦿

Penurunan Tekanan Rendah

Reka bentuk bola sfera meminimumkan sekatan aliran semasa aliran ke hadapan, mengurangkan penggunaan tenaga sistem dan mengekalkan kecekapan talian merentasi julat operasi.

⦿

Pemasangan Mendatar atau Menegak

Sesuai untuk kedua-dua pemasangan mendatar dan menegak (aliran ke atas), memberikan fleksibiliti reka bentuk untuk sistem paip baharu atau ubah suai tanpa memerlukan orientasi khas.

Spesifikasi Teknikal

Bahan Badan UPVC · CPVC

Bahan Bola UPVC pepejal · PTFE · Keluli Tahan Karat (pilihan)

Bahan Meterai EPDM · FKM (Viton) · PTFE

Bahan Spring Keluli Tahan Karat 304 · 316 (bersalut)

Sambungan Soket (pelarut) · Berulir (NPT/BSPT)

Piawaian ASTM D2467 · DIN 8061/8062 · ISO 16137

Panduan Pemilihan Mohor & Bola

Mohor EPDM Air, asid lembut, alkali · Sehingga 80°C

Mohor FKM Hidrokarbon, minyak, pengoksida kuat · Sehingga 90°C

Meterai PTFE Bahan kimia agresif, pelarut, ketulenan tinggi · Sehingga 93°C

Bola PTFE Rintangan kimia maksimum, geseran rendah

Bola SS Kekuatan mekanikal yang tinggi, rintangan haus

Sahkan keserasian bahan dengan kimia proses dan suhu sebelum pemasangan.

Industri & Aplikasi

◈ Kimia & Metalurgi Pemindahan asid, dos kaustik, perlindungan pelepasan pam, garis penjerukan

◈ Elektronik & Semikonduktor Pengagihan air ultratulen, penghantaran bahan kimia, pengembalian buburan CMP

◈ Tenaga & Fotovoltaik Elektrolit bateri, etsa sel suria, saluran pemulangan air penyejuk

◈ Rawatan Air Pelepasan air sisa, meresap RO, penyahgaraman, pelepasan pam

◈ Farmaseutikal & Makanan Gelung air DI, pemulangan CIP, garis kebersihan, pemindahan bahan

◈ Automotif & Am Mencuci bahagian, edaran cat, air penyejuk, air sisa industri

Garis Panduan Pemasangan

Orientasi: Pasang dengan anak panah aliran ke arah aliran hadapan. Untuk garisan mendatar, spring menyediakan penutupan yang boleh dipercayai. Untuk garisan menegak, pasang dengan arah aliran ke atas sahaja.
Hulu/hiliran: Benarkan sekurang-kurangnya 5 diameter paip paip lurus hulu dan 3 diameter hiliran untuk prestasi optimum.
Kimpalan pelarut: Gunakan primer dan simen khusus untuk UPVC atau CPVC. Benarkan masa penyembuhan penuh sebelum tekanan.
Sambungan berulir: Sapukan pita PTFE pada benang lelaki. Ketatkan tangan tambah 1–2 pusingan dengan sepana tali.
Pemeriksaan: Periksa meterai dan bola secara berkala untuk kehausan atau serangan kimia, terutamanya dalam perkhidmatan kitaran tinggi atau kasar.

Sekatan Kritikal

Jangan melebihi 60°C untuk badan UPVC. CPVC maks 93°C berterusan. Jangan melebihi penarafan suhu meterai.
Tidak dinilai untuk perkhidmatan wap. Elakkan kitaran haba yang pantas dan lonjakan tekanan secara tiba-tiba.
Tidak direka untuk media gas — injap sehala bertujuan untuk perkhidmatan cecair sahaja.
Bahan spring: Sahkan aloi spring serasi dengan kimia proses untuk mengelakkan kakisan dan keletihan.
Elakkan operasi dengan kandungan pepejal yang tinggi atau buburan kasar yang boleh merosakkan permukaan bola dan mengelak.
Lindungi badan injap daripada pendedahan langsung UV. Gunakan bahan yang distabilkan UV atau gunakan salutan pelindung.
Jangan pasang dalam sistem dengan aliran berdenyut yang boleh menyebabkan kitaran pantas dan haus pramatang.

Penyelesaian Masalah Lapangan

Injap tidak tertutup sepenuhnya

Periksa serpihan yang terperangkap di antara bola dan meterai. Periksa meterai untuk kehausan atau degradasi kimia. Sahkan spring tidak pecah atau berkarat. Gantikan komponen yang rosak.

Penurunan tekanan yang berlebihan

Ketegangan spring mungkin terlalu tinggi untuk aliran sistem. Sahkan saiz injap. Untuk aplikasi aliran rendah, pertimbangkan pilihan daya spring yang lebih rendah. Periksa serpihan yang menyekat pergerakan bola.

Bunyi berbual semasa operasi

Halaju aliran mungkin terlalu rendah menyebabkan bola tidak stabil. Tingkatkan kadar aliran atau pasang dengan spring yang lebih ringan. Untuk aliran berdenyut, pertimbangkan reka bentuk injap sehala yang dilembapkan.

Kebocoran dalam arah terbalik

Periksa meterai untuk kerosakan atau ubah bentuk. Sahkan kedudukan bola dengan betul. Untuk pengedap PTFE, semak aliran sejuk pada suhu tinggi. Gantikan seal jika haus.

Syarikat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ya China Injap Semak Bola SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik pembekal dan dibuat khas Injap Semak Bola SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik kilang. Kami diasaskan pada tahun 2007, memberi tumpuan kepada penyelidikan dan pembangunan, pembuatan, jualan dan perkhidmatan paip industri CPVC dan UPVC. Syarikat itu telah memperoleh beberapa pensijilan, termasuk lesen pengeluaran peralatan khas, lesen kebersihan produk berkaitan air Wilayah Zhejiang, pensijilan sistem pengurusan kualiti IS09001, pensijilan sistem pengurusan alam sekitar IS014001, dan pensijilan sistem pengurusan kesihatan dan keselamatan pekerjaan IS045001. Syarikat itu mempunyai lebih daripada 50 hak harta intelek bebas dan hak import dan eksport kendalian sendiri. Untuk menyediakan produk yang pelbagai dan perkhidmatan yang lebih baik, syarikat telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan mentah dan sistem pengurusan yang unik dari Jerman dan Amerika Syarikat. Selama bertahun-tahun, produk kami telah digunakan secara meluas dalam pengangkutan saluran paip cecair asid dan alkali, air ultratulen, air minuman, air tulen gred elektronik, dan air sisa industri dalam kimia, metalurgi, fotovoltaik, kuasa nuklear, bateri litium, semikonduktor elektronik, makanan, perubatan, kereta, rawatan air industri dan industri lain. Pada masa ini, Kumpulan ZHEYI telah menubuhkan lebih daripada 30 syarikat jualan di seluruh negara, dan semua jenis produk dieksport ke Eropah, Amerika, Asia Tenggara dan negara dan wilayah lain, dan sangat digemari oleh pelanggan domestik dan asing.

Sijil Kepujian

Berita

Di manakah Paip UPVC SCH 80 Digunakan dalam Aplikasi Perin...
Jul 30,2026
Pemproses kimia, pengendali rawatan air dan kemudahan perindustrian nyatakan Paip UPVC SCH 80 di mana sahaja sistem paip perlu menahan tekanan dalaman yang lebih tinggi dan menentang pendedahan kimia yan...
belajar lagi
Apa yang Menjadikan Paip UPVC SCH 80 Pilihan Boleh Diperca...
Jul 23,2026
Paip UPVC SCH 80 dibina dengan dinding yang lebih tebal daripada paip SCH 40 pada diameter luar yang sama, yang meningkatkan penarafan tekanannya dan menjadikannya standard untuk saluran perindustrian yang membawa ...
belajar lagi
Mengapa Paip UPVC SCH 80 Digunakan Secara meluas dalam Sis...
Jul 16,2026
Ketebalan dinding ialah spesifikasi tunggal yang memisahkan paip yang dinilai untuk menuntut tekanan industri daripada yang dimaksudkan untuk kegunaan kediaman ringan. Paip UPVC SCH 80 terletak dengan ku...
belajar lagi

Tinggalkan mesej

Kawalan kualiti yang ketat

Kumpulan ZHEYI mematuhi prinsip "kualiti didahulukan", mengguna pakai peralatan termaju antarabangsa dan bahan mentah berkualiti tinggi, mengawal dengan ketat setiap pautan pengeluaran, dan komited untuk menyediakan produk saluran paip dengan prestasi cemerlang dan penampilan yang indah.

Syarikat itu menggunakan peralatan pengeluaran termaju dan bahan berkualiti tinggi, termasuk Sekisui Jepun dan Lubrizol Amerika Syarikat. "ZHEYI" dengan sempurna menggabungkan teknologi pengeluaran yang indah dengan pengurusan profesional, dan setiap produk menjalani kawalan kualiti yang ketat - daripada pengeluaran, pemeriksaan hingga penghantaran akhir, memastikan gabungan penampilan dan fungsi yang sempurna.
Ujian prestasi ketepatan

Di ZHEYI, setiap produk direka dengan teliti, bukan sahaja memfokuskan pada reka bentuk estetik yang indah, tetapi juga sentiasa komited kepada kualiti intrinsik yang sangat baik. Ujian prestasi yang ketat memastikan produk dapat mengekalkan kestabilan dan ketahanan walaupun dalam keadaan yang teruk.:

● Ujian ketumpatan: Mengukur ketumpatan bahan untuk memastikan keseragaman dan kestabilan struktur.
● Ujian suhu pelunakan Vicat: menilai tahap kelembutan bahan di bawah keadaan suhu tinggi untuk memastikan keupayaan produk untuk menahan ubah bentuk dalam pelbagai persekitaran.
● Ujian ketuhar: mensimulasikan rintangan haba jangka panjang dan mengesahkan keupayaan produk untuk menahan suhu tinggi untuk masa yang lama.
● Ujian hidrostatik: Nilaikan kekuatan paip di bawah keadaan tekanan tinggi untuk memastikan keselamatan dan kebolehpercayaan produk.
● Ujian hentaman tukul jatuh: Uji rintangan hentaman produk semasa pengangkutan, pemasangan dan penggunaan harian.

Injap Semak Bola SCH8O/DIN UPVC/CPVC Pengetahuan industri

Bagaimana untuk memilih dengan betul Injap sehala bola UPVC/CPVC ? Faktor utama dan panduan aplikasi industri

Injap sehala bola UPVC (polivinil klorida tidak berplastik) dan CPVC (polivinil klorida berklorin) digunakan secara meluas dalam banyak industri kerana rintangan kakisan, prestasi ringan dan kos yang tinggi. Pemilihan yang betul memerlukan pertimbangan menyeluruh terhadap ciri media, keadaan kerja dan keperluan khusus industri. Berikut ialah titik pemilihan utama dan analisis aplikasi industri biasa:

1. Keserasian media
UPVC: Sesuai untuk asid lemah, alkali lemah dan media air jernih pada suhu bilik (≤60°C), seperti air minuman, rawatan air industri, dsb.
CPVC: Rintangan suhu yang lebih tinggi (≤90°C), boleh menahan asid kuat, alkali kuat dan beberapa pelarut organik, sesuai untuk pengangkutan cecair kimia dalam industri semikonduktor elektronik atau rawatan air sisa goresan dalam industri fotovoltaik.

2. Keperluan tekanan dan aliran
Sistem tekanan rendah (seperti penghantaran air tulen dalam industri perubatan) boleh memilih tahap tekanan standard (PN10~16).
Keadaan tekanan tinggi atau nadi (seperti sistem peredaran penyejukan dalam metalurgi) perlu mengesahkan kapasiti galas tekanan badan injap, dan memilih struktur bertetulang jika perlu.

3. Keperluan industri khas
Loji kuasa nuklear: mesti mematuhi pensijilan bahan tahan sinaran dan memastikan sifar kebocoran untuk mengelakkan pencemaran.
Air sisa industri: Apabila mengandungi media berbutir, disyorkan untuk menggunakan injap sehala bola dengan reka bentuk anti-sekat untuk mengelakkan bola injap daripada tersekat.
Air minuman yang selamat: Bahan badan injap mesti lulus NSF/ANSI 61 dan pensijilan keselamatan air minuman lain.

4. Persekitaran pemasangan
Untuk senario kekangan ruang (seperti saluran paip perkhidmatan kilang semikonduktor elektronik), bebibir padat atau gaya sambungan berulir harus dipilih.
Persekitaran yang menghakis (seperti saluran paip air sisa asid dalam industri fotovoltaik) memerlukan pemeriksaan tambahan pada toleransi bahan pengedap (seperti EPDM, FPM).

5. Penyelenggaraan dan jangka hayat
Untuk sistem yang kerap dimulakan dan dihentikan (seperti saluran paip pembersihan CIP dalam industri farmaseutikal), disyorkan untuk memilih bola injap tahan haus (seperti salutan seramik) untuk mengurangkan kekerapan penyelenggaraan.
