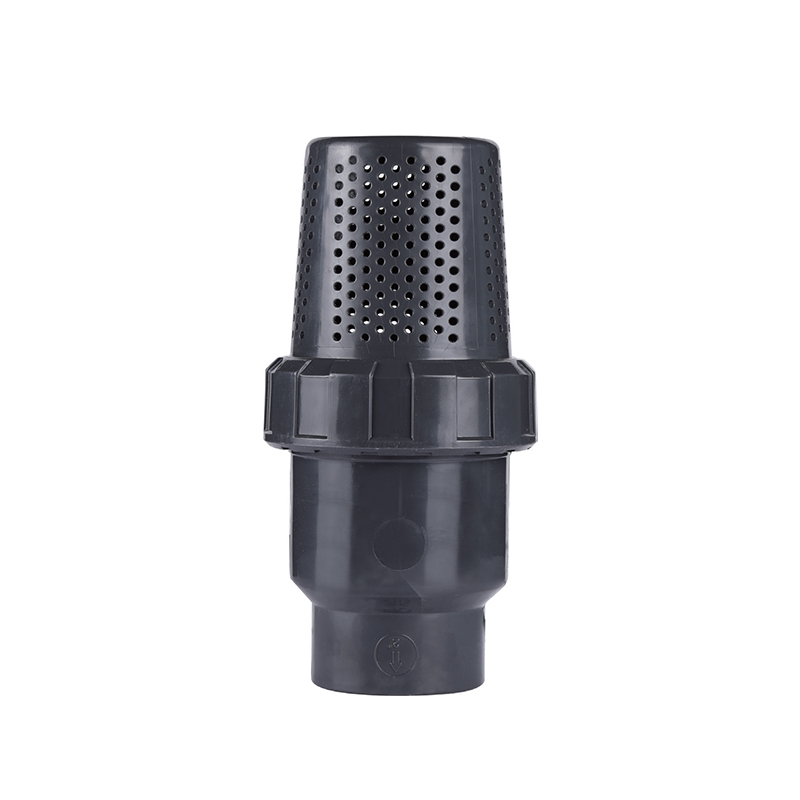

Injap Bawah Bola SCH8O/DIN UPVC/CPVC

Injap bawah bola UPVC/CPVC ialah peranti kawalan bendalir berkecekapan tinggi yang direka untuk sistem saluran paip dalam bidang perindustrian dan pembinaan. Reka bentuknya memastikan halangan minimum kepada aliran bendalir semasa membuka dan menutup, mengurangkan kehilangan tekanan dan mencapai kawalan aliran yang tepat dalam sekelip mata.

Reka bentuk teras bola yang unik membolehkan operasi lancar dan mudah, meningkatkan kecekapan dengan ketara. Ketahanannya terhadap suhu dan tekanan tinggi menjadikannya sesuai untuk aplikasi seperti rawatan air, pemprosesan kimia dan rawatan air sisa.

Hubungi Kami

Sebelumnya：Injap Semak Ayunan SCH8O/DIN UPVC/CPVC
Seterusnya：Injap Semak Bola SCH8O/DIN UPVC/CPVC

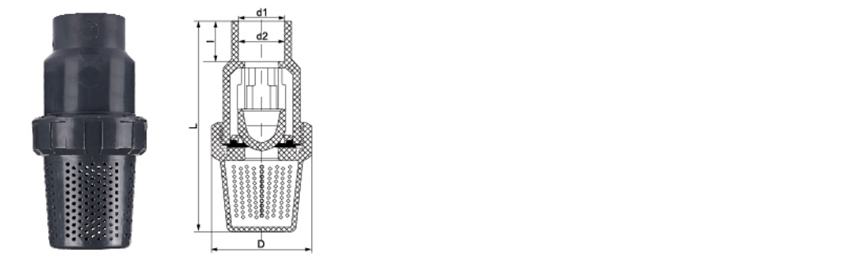

parameter permohonan Piawaian Teknikal

SAIZ/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100 )
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1
ANSI	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8
ANSI	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27
JIS	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2
D		55	63	73	85	97	118	134	158	202
L		120	146	174	190	206	235	302	350	428
I		22	22	22	26	31	38	44	51	61

SCH80 / DIN · BAWAH TANGKI · FLUSH BORE

Injap Bawah Bebola UPVC / CPVC

Port Penuh · Dikendalikan Tuas · Reka Bentuk Tanpa Kaki Mati

Injap Bawah Bola SCH80/DIN UPVC/CPVC ialah injap pengasing yang direka khas untuk tangki, reaktor dan alur keluar bawah kapal. Dikilangkan mengikut piawaian ASTM SCH80 dan DIN, injap ini menampilkan bola dipasang siram yang menghilangkan kaki mati dan perangkap sedimen yang biasa dalam injap bola standard. Reka bentuk pelabuhan penuh memastikan saliran lengkap kandungan vesel tanpa baki penahanan. Badan injap tersedia dalam UPVC untuk perkhidmatan kimia am dan CPVC untuk aplikasi suhu tinggi sehingga 93°C. Tempat duduk dan pengedap PTFE menyediakan penutupan kedap gelembung. Pemegang tuil dengan ciri boleh dikunci membolehkan pengekalan kedudukan selamat. Injap ini direka bentuk khusus untuk aplikasi di mana pengosongan dan pembersihan lengkap vesel proses diperlukan.

DN15-DN100

Julat SAIZ

PN10-PN16

PENILAIAN TEKANAN

-20°C hingga 93°C

Julat CPVC

Lubang Siram

REKA BENTUK SALIRAN

Reka Bentuk Flush Mount

Bola diletakkan siram dengan permukaan bawah tangki, menghapuskan kaki mati dan menghalang pengumpulan sedimen. Reka bentuk ini memastikan saliran lengkap dan memudahkan prosedur pembersihan.

Rintangan Kimia & Terma

Bahan UPVC dan CPVC menentang pelbagai jenis asid, bes dan garam. CPVC memanjangkan perkhidmatan kepada 93°C. Tempat duduk PTFE menyediakan penutup kedap gelembung merentasi julat tekanan penuh.

Aliran Port Penuh

Lubang bebola sepadan dengan diameter dalaman paip, memberikan aliran tanpa had semasa pelepasan dan meminimumkan penurunan tekanan, yang penting untuk saluran keluar tangki yang diberi makan graviti.

Pemegang Boleh Berkunci

Pemegang tuil termasuk ciri boleh dikunci untuk jaminan kedudukan dalam kedudukan terbuka atau tertutup, memberikan keselamatan terhadap operasi yang tidak dibenarkan dalam proses kritikal.

Data Teknikal

Bahan Badan UPVC · CPVC

Bahan Bola Loyang bersalut krom (UPVC) · CPVC pepejal

Tempat duduk / Meterai PTFE (standard) · EPDM (pilihan)

Sambungan Soket (pelarut) · Berulir (NPT/BSPT) · Bebibir (DIN)

Piawaian ASTM D2467 (SCH80) · DIN 8061/8062 · ISO 16139

pegang Tuas · Putaran 90° · Boleh dikunci

Prestasi Saliran

Reka bentuk bola siram mengurangkan volum sisa kepada kurang daripada 2% daripada isipadu paip, memastikan saliran hampir lengkap kandungan vesel.

Orientasi Pemasangan

Pasang dengan badan injap dalam kedudukan menegak betul-betul di bawah saluran keluar vesel. Pemegang hendaklah berorientasikan untuk akses mudah. Untuk sambungan bebibir, gunakan gasket muka penuh dan bolt tork secara sama rata.

Senario Aplikasi

Kimia & Metalurgi

Saluran keluar bawah reaktor, saluran saliran tangki, pemindahan asid, bekas pemprosesan kelompok

Elektronik & Semikonduktor

Tangki simpanan air ultratulen, longkang bah kimia, pelepasan bangku basah

Tenaga & Fotovoltaik

Tangki elektrolit bateri, mandian goresan suria, bah menara penyejuk

Rawatan Air

Longkang penjernih, salur keluar penapis belakang, tangki resapan RO, bah air sisa

Farmaseutikal & Makanan

Simpanan air DI, tangki bekalan CIP, bekas pencampur bahan, longkang kebersihan

Automotif & Am

Parit pencuci bahagian, bahagian bawah tangki cat, takungan penyejuk, bah industri

Nota Pemasangan & Operasi

Pemasangan: Pasang terus di bawah saluran keluar vesel dengan badan injap menegak. Pastikan pemegang berayun bebas tanpa halangan.
Sambungan bebibir: Gunakan gasket EPDM atau PTFE muka penuh. Tork flange bolt sama rata dalam corak silang hingga 15–20 Nm.
Kimpalan pelarut: Gunakan primer dan simen khusus untuk UPVC atau CPVC. Benarkan masa penyembuhan penuh sebelum tekanan.
Sambungan berulir: Sapukan pita PTFE pada benang lelaki. Ketatkan tangan tambah 1–2 pusingan dengan sepana tali.
Operasi: Kitar injap setiap suku tahun untuk mengelakkan kerusi melekat. Untuk operasi yang jarang berlaku, pelincir batang dengan gris berasaskan silikon.
Pembersihan: Reka bentuk lubang siram membolehkan CIP (bersih-di-tempat) mudah tanpa dibongkar.

Had Operasi Kritikal

Jangan melebihi 60°C untuk badan UPVC. CPVC maks 93°C berterusan. Tempat duduk PTFE maks 93°C.
Tidak dinilai untuk perkhidmatan wap. Elakkan kitaran haba yang pantas dan lonjakan tekanan secara tiba-tiba.
Jangan gunakan dengan asid nitrik pekat (>15%) dalam badan UPVC.
Jangan kendalikan injap dengan daya yang berlebihan — kilasan berlebihan boleh merosakkan pengedap batang.
Elakkan beban hentaman atau kejutan mekanikal pada badan injap semasa pemasangan.
Lindungi daripada pendedahan UV yang berpanjangan. Gunakan salutan atau teduhan kalis UV.
Jangan sekali-kali menggunakan injap sebagai titik sokongan untuk vesel atau paip.

Soalan Lazim

Apakah kelebihan reka bentuk bola siram untuk injap bawah tangki?

Reka bentuk bola siram menghilangkan kaki mati dan perangkap sedimen yang biasa dalam injap bola standard. Apabila injap terbuka, permukaan bola disiram dengan bahagian bawah tangki, membolehkan pengaliran lengkap kandungan vesel. Reka bentuk ini juga memudahkan pembersihan dan mengurangkan risiko pencemaran produk dalam pemprosesan kelompok.

Bagaimanakah saya boleh memilih antara UPVC dan CPVC untuk injap ini?

UPVC sesuai untuk perkhidmatan kimia am dengan cecair sehingga 60°C. CPVC disyorkan untuk aplikasi yang memerlukan rintangan suhu yang lebih tinggi (sehingga 93°C) atau semasa mengendalikan media berklorin. Pemilihan hendaklah berdasarkan kimia proses tertentu dan suhu operasi.

Bolehkah injap ini dipasang dalam paip mendatar?

Injap bawah bola direka khusus untuk pemasangan menegak di bawah tangki dan kapal. Walaupun ia boleh dipasang dalam garisan mendatar, faedah pembilasan dan saliran dikurangkan dengan ketara. Untuk aplikasi mendatar, injap bola standard disyorkan.

Apakah penyelenggaraan yang diperlukan untuk injap ini?

Pemeriksaan berkala tempat duduk PTFE dan cincin O batang disyorkan. Untuk operasi yang jarang berlaku, kitar injap setiap suku tahun untuk mengelakkan kerusi melekat. Jika kebocoran berlaku pada batang, ketatkan kacang kelenjar secara berperingkat. Gantikan tempat duduk jika haus melebihi kedalaman 0.5 mm.

Syarikat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ya China Injap Bawah Bola SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik pembekal dan dibuat khas Injap Bawah Bola SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik kilang. Kami diasaskan pada tahun 2007, memberi tumpuan kepada penyelidikan dan pembangunan, pembuatan, jualan dan perkhidmatan paip industri CPVC dan UPVC. Syarikat itu telah memperoleh beberapa pensijilan, termasuk lesen pengeluaran peralatan khas, lesen kebersihan produk berkaitan air Wilayah Zhejiang, pensijilan sistem pengurusan kualiti IS09001, pensijilan sistem pengurusan alam sekitar IS014001, dan pensijilan sistem pengurusan kesihatan dan keselamatan pekerjaan IS045001. Syarikat itu mempunyai lebih daripada 50 hak harta intelek bebas dan hak import dan eksport kendalian sendiri. Untuk menyediakan produk yang pelbagai dan perkhidmatan yang lebih baik, syarikat telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan mentah dan sistem pengurusan yang unik dari Jerman dan Amerika Syarikat. Selama bertahun-tahun, produk kami telah digunakan secara meluas dalam pengangkutan saluran paip cecair asid dan alkali, air ultratulen, air minuman, air tulen gred elektronik, dan air sisa industri dalam kimia, metalurgi, fotovoltaik, kuasa nuklear, bateri litium, semikonduktor elektronik, makanan, perubatan, kereta, rawatan air industri dan industri lain. Pada masa ini, Kumpulan ZHEYI telah menubuhkan lebih daripada 30 syarikat jualan di seluruh negara, dan semua jenis produk dieksport ke Eropah, Amerika, Asia Tenggara dan negara dan wilayah lain, dan sangat digemari oleh pelanggan domestik dan asing.

Sijil Kepujian

Berita

Di manakah Paip UPVC SCH 80 Digunakan dalam Aplikasi Perin...
Jul 30,2026
Pemproses kimia, pengendali rawatan air dan kemudahan perindustrian nyatakan Paip UPVC SCH 80 di mana sahaja sistem paip perlu menahan tekanan dalaman yang lebih tinggi dan menentang pendedahan kimia yan...
belajar lagi
Apa yang Menjadikan Paip UPVC SCH 80 Pilihan Boleh Diperca...
Jul 23,2026
Paip UPVC SCH 80 dibina dengan dinding yang lebih tebal daripada paip SCH 40 pada diameter luar yang sama, yang meningkatkan penarafan tekanannya dan menjadikannya standard untuk saluran perindustrian yang membawa ...
belajar lagi
Mengapa Paip UPVC SCH 80 Digunakan Secara meluas dalam Sis...
Jul 16,2026
Ketebalan dinding ialah spesifikasi tunggal yang memisahkan paip yang dinilai untuk menuntut tekanan industri daripada yang dimaksudkan untuk kegunaan kediaman ringan. Paip UPVC SCH 80 terletak dengan ku...
belajar lagi

Tinggalkan mesej

Kawalan kualiti yang ketat

Kumpulan ZHEYI mematuhi prinsip "kualiti didahulukan", mengguna pakai peralatan termaju antarabangsa dan bahan mentah berkualiti tinggi, mengawal dengan ketat setiap pautan pengeluaran, dan komited untuk menyediakan produk saluran paip dengan prestasi cemerlang dan penampilan yang indah.

Syarikat itu menggunakan peralatan pengeluaran termaju dan bahan berkualiti tinggi, termasuk Sekisui Jepun dan Lubrizol Amerika Syarikat. "ZHEYI" dengan sempurna menggabungkan teknologi pengeluaran yang indah dengan pengurusan profesional, dan setiap produk menjalani kawalan kualiti yang ketat - daripada pengeluaran, pemeriksaan hingga penghantaran akhir, memastikan gabungan penampilan dan fungsi yang sempurna.
Ujian prestasi ketepatan

Di ZHEYI, setiap produk direka dengan teliti, bukan sahaja memfokuskan pada reka bentuk estetik yang indah, tetapi juga sentiasa komited kepada kualiti intrinsik yang sangat baik. Ujian prestasi yang ketat memastikan produk dapat mengekalkan kestabilan dan ketahanan walaupun dalam keadaan yang teruk.:

● Ujian ketumpatan: Mengukur ketumpatan bahan untuk memastikan keseragaman dan kestabilan struktur.
● Ujian suhu pelunakan Vicat: menilai tahap kelembutan bahan di bawah keadaan suhu tinggi untuk memastikan keupayaan produk untuk menahan ubah bentuk dalam pelbagai persekitaran.
● Ujian ketuhar: mensimulasikan rintangan haba jangka panjang dan mengesahkan keupayaan produk untuk menahan suhu tinggi untuk masa yang lama.
● Ujian hidrostatik: Nilaikan kekuatan paip di bawah keadaan tekanan tinggi untuk memastikan keselamatan dan kebolehpercayaan produk.
● Ujian hentaman tukul jatuh: Uji rintangan hentaman produk semasa pengangkutan, pemasangan dan penggunaan harian.

Injap Bawah Bola SCH8O/DIN UPVC/CPVC Pengetahuan industri

Peranan utama dan titik pemasangan injap bawah bola dalam sistem bendalir kimia

Dalam sistem cecair kimia, Injap bawah bola UPVC/CPVC telah menjadi jenis injap pilihan dalam banyak industri utama kerana rintangan kakisan yang sangat baik, reka bentuk yang ringan dan prestasi pengedap yang boleh dipercayai. Berikut adalah peranan teras dan titik pemasangannya dalam pelbagai industri:

1. Peranan utama injap bola bawah
Pengedap yang selamat dan kawalan cecair
Injap bahagian bawah bola menggunakan struktur penutup sfera, yang boleh mencapai pembukaan dan penutupan yang cepat, berkesan menghalang kebocoran sederhana, dan sesuai untuk cecair ketulenan tinggi atau berbahaya (seperti asid, alkali dan pelarut organik).
Dalam industri semikonduktor elektronik dan fotovoltaik, injap perlu mengelakkan pencemaran ion logam. Bahan UPVC/CPVC sangat sesuai untuk air ultratulen, larutan etsa dan media lain.

Rintangan kakisan dan jangka hayat yang panjang
CPVC tahan kepada suhu tinggi (sehingga 90°C atau lebih tinggi), sesuai untuk menyejukkan sistem air dalam loji kuasa nuklear atau proses penjerukan dalam industri metalurgi.
UPVC tahan terhadap bahan menghakis seperti klorin dan garam dalam air sisa industri dan rawatan air minuman, memanjangkan hayat peralatan.

Aplikasi Kebersihan
Dalam bidang perubatan dan air minuman yang selamat, dinding dalaman injap bola bawah licin untuk mengelakkan pertumbuhan bakteria dan memenuhi piawaian FDA atau NSF.

Penjimatan tenaga dan perlindungan alam sekitar
Struktur ringan mengurangkan beban saluran paip, mengurangkan penggunaan tenaga dalam sistem rawatan air industri, dan menyokong pematuhan alam sekitar.

2. Mata pemasangan
Pemeriksaan kebolehsuaian bahan
Sahkan keserasian medium dengan UPVC/CPVC (seperti asid sulfurik pekat dan pelarut benzena mungkin memerlukan bahan khas).
Dalam persekitaran asid hidrofluorik (HF) industri fotovoltaik, badan injap bertetulang CPVC mesti dipilih.

Sokongan dan penjajaran saluran paip
Injap plastik kurang tegar berbanding injap logam, dan kurungan mesti ditambah semasa pemasangan untuk mengelakkan ubah bentuk akibat tekanan saluran paip, terutamanya dalam saluran paip tekanan tinggi loji kuasa nuklear.

Pengedap dan pengikat
Apabila sambungan bebibir atau berulir digunakan, bolt perlu diketatkan sama rata untuk mengelakkan keretakan tegasan tempatan (seperti sistem paip PVDF dalam industri semikonduktor).
Adalah disyorkan untuk menggunakan bahan EPDM atau PTFE untuk mengedap gasket untuk menyesuaikan diri dengan keadaan suhu tinggi (seperti saluran paip wap dalam industri metalurgi).

Pertimbangan persekitaran operasi
Apabila dipasang di luar rumah (seperti loji rawatan air), perlu memasang penutup perlindungan UV untuk mengelakkan penuaan UPVC.
Di bengkel bersih industri farmaseutikal, injap perlu dibilas dan dipasifkan selepas pemasangan.

Penyelenggaraan dan ujian
Periksa dengan kerap kehausan bebola injap dan tempat duduk injap, terutamanya dalam medium yang mengandungi zarah dalam air sisa industri.
Apabila sistem digunakan buat kali pertama, adalah perlu untuk meningkatkan tekanan secara perlahan-lahan untuk menguji untuk mengelakkan kesan kesan tukul air pada badan injap plastik.

3. Ringkasan aplikasi industri
Keselamatan dan ketulenan tinggi: semikonduktor, fotovoltaik dan perubatan bergantung pada ciri bebas pencemarannya.
Suhu tinggi dan kakisan: Kuasa nuklear dan metalurgi memberi keutamaan kepada versi tahan suhu CPVC.
Pematuhan alam sekitar: Gantikan injap logam dalam air minuman dan rawatan air sisa industri untuk mengurangkan risiko logam berat.
