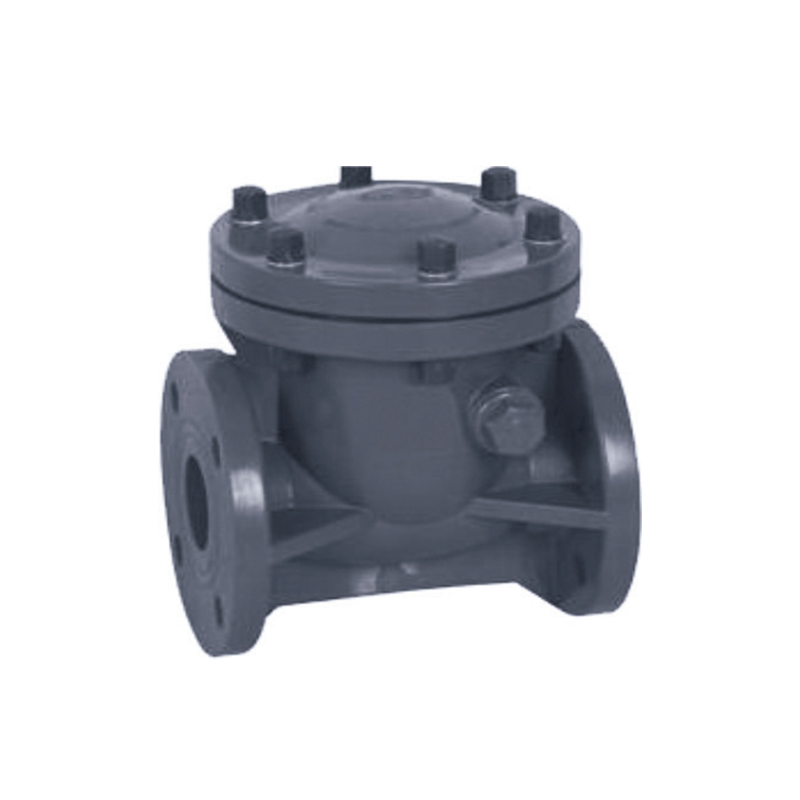

Injap Semak Ayunan SCH8O/DIN UPVC/CPVC

Injap sehala ayunan UPVC/CPVC ialah peranti kawalan cecair berkecekapan tinggi yang digunakan secara meluas dalam rawatan air, pemprosesan kimia dan pengairan pertanian. Reka bentuknya membolehkan bendalir mengalir dengan bebas dalam satu arah sambil menutup secara automatik semasa aliran songsang, dengan berkesan menghalang aliran balik sederhana dan memastikan keselamatan sistem saluran paip.

Injap sehala ayunan UPVC/CPVC mempunyai struktur padat, reka bentuk yang ringan dan pemasangan dan penyelenggaraan yang mudah. Badan injap berkekuatan tinggi memastikan kestabilan dan ketahanan di bawah persekitaran tekanan tinggi.

Hubungi Kami

Sebelumnya：Pengadun Statik Jenis SCH8O/DIN UPVC/CPVC SK
Seterusnya：Injap Bawah Bola SCH8O/DIN UPVC/CPVC

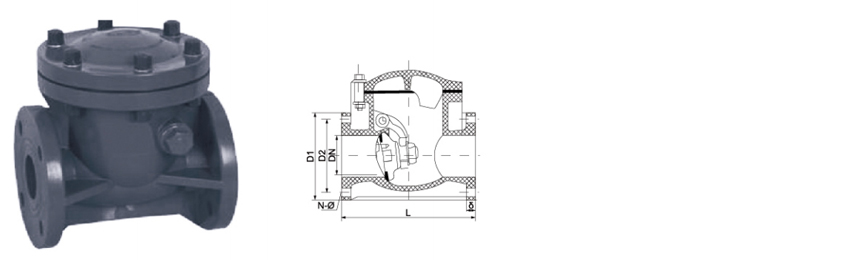

parameter permohonan Piawaian Teknikal

SAIZ/NOM.		dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300 )
		(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	DIN	105	115	145	145	160	180	197	215	250	280	340	390	440
	ANSI	98	108	117	128	155	178	192	229	254	284	343	406	481
	JIS	75	90	100	105	120	140	150	175	210	240	290	355	400
D2	DIN	75	85	100	110	125	145	160	180	210	240	295	350	400
	ANSI	70	79	89	98	121	140	152	191	216	241	298	362	432
	JIS	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
N-Φ	DIN	4-Φ14	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ23	8-Φ23	2-Φ23	2-Φ23
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22	8-Φ22	8-Φ22	2-Φ24	2-Φ24
	JIS	4-Φ15	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23	8-Φ23	2-Φ23	2-Φ25	6-Φ25
L		140	160	170	170	200	245	265	300	350	400	500	575	575
δ		15	15	16	16	20	22	22	22	24	26	28	30	30
Tekanan Kerja (MPA)		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6

SCH80 / DIN · SPRING ASSISTED

Injap Semak Ayunan UPVC / CPVC

Tidak kembali · Cakera ayun · Mendatar atau menegak

Injap Semak Ayunan SCH80/DIN UPVC/CPVC ialah peranti kawalan aliran tak balik yang direka bentuk untuk sistem bendalir menghakis dan ketulenan tinggi. Dikilangkan mengikut piawaian ASTM SCH80 dan DIN, injap ini menggunakan cakera berbantu spring yang berputar pada pin engsel untuk membenarkan aliran ke hadapan dan menutup secara automatik apabila aliran terbalik. Reka bentuk cakera swing memberikan penurunan tekanan rendah dan sesuai untuk aplikasi dengan halaju aliran yang berbeza-beza. Badan injap tersedia dalam UPVC untuk perkhidmatan kimia am dan CPVC untuk aplikasi suhu tinggi sehingga 93°C. Pengedap berdaya tahan, tersedia dalam EPDM, FKM atau PTFE, memastikan penutupan ketat bocor apabila aliran terbalik berlaku.

DN15–DN200

Tawaran saiz

PN10–PN16

Kelas tekanan

–20°C hingga 93°C

suhu CPVC

Cakera ayun

Mekanisme semak

Cakera Berbantu Musim bunga

Tindak balas penutupan pantas menghalang aliran terbalik. Daya spring ditentukur untuk tempat duduk positif walaupun pada halaju hadapan rendah.

Rintangan Kimia & Terma

UPVC dan CPVC menentang asid, bes dan garam. CPVC memanjangkan perkhidmatan kepada 93°C. Bahan cakera dan meterai boleh dipilih untuk kimia tertentu.

Penurunan Tekanan Rendah

Laluan cakera ayunan yang diperkemas meminimumkan sekatan aliran, mengurangkan penggunaan tenaga dan mengekalkan kecekapan talian.

Pemasangan Mendatar atau Menegak

Orientasi fleksibel untuk sistem paip baharu atau pasang semula. Pemasangan menegak memerlukan arah aliran ke atas.

Pembinaan

Badan UPVC · CPVC

Cakera UPVC pepejal · PTFE · SS304/316

Meterai EPDM · FKM · PTFE

Spring SS304 · SS316 (bersalut)

Sambungan

soket Simen pelarut · DIN/ANSI

Berbenang NPT · BSPT

Bebibir DIN PN10/PN16 · ANSI 150

Piawaian ASTM D2467 · DIN 8061/8062 · ISO 16137

Pemilihan Meterai

EPDM Air, asid lembut · Sehingga 80°C

FKM Minyak, hidrokarbon · Sehingga 90°C

PTFE Bahan kimia agresif · Sehingga 93°C

Sahkan keserasian dengan kimia proses dan suhu.

Landskap Aplikasi

Kimia & Metalurgi

Pemindahan asid · Caustic dos · Garisan penjerukan

Elektronik & Semikonduktor

Air ultratulen · Buburan CMP · Penghantaran bahan kimia

Tenaga & Fotovoltaik

Elektrolit bateri · Goresan suria · Air penyejuk

Rawatan Air

Air sisa · RO meresap · Penyahgaraman

Farmaseutikal & Makanan

Air DI · Pemulangan CIP · Talian kebersihan

Automotif & Am

Mencuci bahagian · Peredaran cat · Gelung penyejukan

Garis Panduan Pemasangan

Orientasi: Anak panah aliran mesti sejajar dengan arah aliran ke hadapan. Garisan mendatar menggunakan penutupan berbantukan graviti. Garis menegak memerlukan aliran menaik.
Paip lurus: Minimum 5 diameter hulu dan 3 diameter hiliran untuk profil aliran yang stabil.
Kimpalan pelarut: Gunakan primer dan simen khusus untuk UPVC atau CPVC. Benarkan masa penyembuhan sepenuhnya.
Berbenang joints: Apply PTFE tape to male threads only. Hand-tighten plus 1–2 turns.
Pemeriksaan: Periksa pengedap dan cakera secara berkala untuk kehausan atau serangan kimia.

Sekatan Kritikal

Suhu: UPVC maks 60°C · CPVC maks 93°C · Jangan melebihi rating pengedap.
Tidak dinilai untuk perkhidmatan wap. Elakkan kitaran haba yang cepat dan lonjakan tekanan.
Tidak bertujuan untuk media gas — direka untuk perkhidmatan cecair sahaja.
Kakisan spring: Sahkan keserasian aloi spring dengan kimia proses.
Media yang melelas: Kandungan pepejal yang tinggi boleh merosakkan permukaan cakera dan pengedap.
Perlindungan UV: Simpan dan pasang jauh dari cahaya matahari langsung atau gunakan salutan UV.

Soalan Lazim

Bagaimanakah injap sehala ayunan berbeza daripada injap sehala bola?

Injap sehala ayunan menggunakan cakera berengsel yang berayun terbuka dengan aliran ke hadapan dan ditutup oleh graviti atau daya spring apabila aliran berbalik. Ia menawarkan penurunan tekanan yang lebih rendah dan sesuai untuk saiz paip yang lebih besar. Injap sehala bola menggunakan bola pegas yang diletakkan pada pengedap, memberikan tindak balas penutupan yang lebih cepat dan pengedap yang lebih baik pada halaju aliran rendah.

Bolehkah injap ini dipasang dalam garisan menegak?

Ya, injap sehala ayunan boleh dipasang dalam paip menegak dengan arah aliran ke atas. Cakera berbantukan spring memastikan penutupan positif walaupun dalam pemasangan menegak. Pemasangan mendatar juga disokong dan merupakan konfigurasi yang paling biasa.

Apakah punca bersembang dan bagaimana ia boleh diselesaikan?

Berbual lazimnya berlaku apabila halaju aliran terlalu rendah, menyebabkan cakera berayun. Ini boleh diselesaikan dengan meningkatkan kadar aliran, memasang spring yang lebih ringan, atau memilih injap dengan tekanan retak yang lebih rendah. Aliran berdenyut dari pam salingan juga boleh menyebabkan perbualan.

Bagaimanakah cara saya memilih daya spring yang betul untuk sistem saya?

Pemilihan daya spring bergantung pada halaju aliran sistem dan tekanan belakang. Spring standard sesuai dengan kebanyakan aplikasi. Untuk sistem aliran rendah, spring yang lebih ringan mungkin diperlukan untuk membolehkan cakera terbuka sepenuhnya. Untuk sistem tekanan belakang tinggi, spring yang lebih kuat memastikan penutupan positif. Rujuk carta pemilihan musim bunga pengeluar untuk saiz tertentu.

Syarikat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ya China Injap Semak Ayunan SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik pembekal dan dibuat khas Injap Semak Ayunan SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik kilang. Kami diasaskan pada tahun 2007, memberi tumpuan kepada penyelidikan dan pembangunan, pembuatan, jualan dan perkhidmatan paip industri CPVC dan UPVC. Syarikat itu telah memperoleh beberapa pensijilan, termasuk lesen pengeluaran peralatan khas, lesen kebersihan produk berkaitan air Wilayah Zhejiang, pensijilan sistem pengurusan kualiti IS09001, pensijilan sistem pengurusan alam sekitar IS014001, dan pensijilan sistem pengurusan kesihatan dan keselamatan pekerjaan IS045001. Syarikat itu mempunyai lebih daripada 50 hak harta intelek bebas dan hak import dan eksport kendalian sendiri. Untuk menyediakan produk yang pelbagai dan perkhidmatan yang lebih baik, syarikat telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan mentah dan sistem pengurusan yang unik dari Jerman dan Amerika Syarikat. Selama bertahun-tahun, produk kami telah digunakan secara meluas dalam pengangkutan saluran paip cecair asid dan alkali, air ultratulen, air minuman, air tulen gred elektronik, dan air sisa industri dalam kimia, metalurgi, fotovoltaik, kuasa nuklear, bateri litium, semikonduktor elektronik, makanan, perubatan, kereta, rawatan air industri dan industri lain. Pada masa ini, Kumpulan ZHEYI telah menubuhkan lebih daripada 30 syarikat jualan di seluruh negara, dan semua jenis produk dieksport ke Eropah, Amerika, Asia Tenggara dan negara dan wilayah lain, dan sangat digemari oleh pelanggan domestik dan asing.

Sijil Kepujian

Berita

Di manakah Paip UPVC SCH 80 Digunakan dalam Aplikasi Perin...
Jul 30,2026
Pemproses kimia, pengendali rawatan air dan kemudahan perindustrian nyatakan Paip UPVC SCH 80 di mana sahaja sistem paip perlu menahan tekanan dalaman yang lebih tinggi dan menentang pendedahan kimia yan...
belajar lagi
Apa yang Menjadikan Paip UPVC SCH 80 Pilihan Boleh Diperca...
Jul 23,2026
Paip UPVC SCH 80 dibina dengan dinding yang lebih tebal daripada paip SCH 40 pada diameter luar yang sama, yang meningkatkan penarafan tekanannya dan menjadikannya standard untuk saluran perindustrian yang membawa ...
belajar lagi
Mengapa Paip UPVC SCH 80 Digunakan Secara meluas dalam Sis...
Jul 16,2026
Ketebalan dinding ialah spesifikasi tunggal yang memisahkan paip yang dinilai untuk menuntut tekanan industri daripada yang dimaksudkan untuk kegunaan kediaman ringan. Paip UPVC SCH 80 terletak dengan ku...
belajar lagi

Tinggalkan mesej

Kawalan kualiti yang ketat

Kumpulan ZHEYI mematuhi prinsip "kualiti didahulukan", mengguna pakai peralatan termaju antarabangsa dan bahan mentah berkualiti tinggi, mengawal dengan ketat setiap pautan pengeluaran, dan komited untuk menyediakan produk saluran paip dengan prestasi cemerlang dan penampilan yang indah.

Syarikat itu menggunakan peralatan pengeluaran termaju dan bahan berkualiti tinggi, termasuk Sekisui Jepun dan Lubrizol Amerika Syarikat. "ZHEYI" dengan sempurna menggabungkan teknologi pengeluaran yang indah dengan pengurusan profesional, dan setiap produk menjalani kawalan kualiti yang ketat - daripada pengeluaran, pemeriksaan hingga penghantaran akhir, memastikan gabungan penampilan dan fungsi yang sempurna.
Ujian prestasi ketepatan

Di ZHEYI, setiap produk direka dengan teliti, bukan sahaja memfokuskan pada reka bentuk estetik yang indah, tetapi juga sentiasa komited kepada kualiti intrinsik yang sangat baik. Ujian prestasi yang ketat memastikan produk dapat mengekalkan kestabilan dan ketahanan walaupun dalam keadaan yang teruk.:

● Ujian ketumpatan: Mengukur ketumpatan bahan untuk memastikan keseragaman dan kestabilan struktur.
● Ujian suhu pelunakan Vicat: menilai tahap kelembutan bahan di bawah keadaan suhu tinggi untuk memastikan keupayaan produk untuk menahan ubah bentuk dalam pelbagai persekitaran.
● Ujian ketuhar: mensimulasikan rintangan haba jangka panjang dan mengesahkan keupayaan produk untuk menahan suhu tinggi untuk masa yang lama.
● Ujian hidrostatik: Nilaikan kekuatan paip di bawah keadaan tekanan tinggi untuk memastikan keselamatan dan kebolehpercayaan produk.
● Ujian hentaman tukul jatuh: Uji rintangan hentaman produk semasa pengangkutan, pemasangan dan penggunaan harian.

Injap Semak Ayunan SCH8O/DIN UPVC/CPVC Pengetahuan industri

Bagaimana untuk memilih dengan betul Injap Semak Ayunan UPVC/CPVC ? Parameter Utama dan Panduan Pemadanan Keadaan Kerja

Injap Semak Ayunan UPVC (polivinil klorida tidak plastik) dan CPVC (polivinil klorida berklorida) digunakan secara meluas dalam banyak industri kerana rintangan kakisan yang sangat baik, reka bentuk ringan dan ekonomi. Pemilihan yang betul memerlukan pertimbangan menyeluruh terhadap ciri media, keadaan kerja dan prestasi injap untuk memastikan operasi stabil jangka panjang. Berikut ialah titik pemilihan utama dan analisis aplikasi industri biasa:

1. Jenis media dan keserasian kimia
Bahan UPVC/CPVC mempunyai toleransi yang baik terhadap asid, alkali, garam dan pelbagai media menghakis, tetapi industri yang berbeza mempunyai keperluan yang berbeza untuk ketulenan media dan rintangan kimia:
Air Minuman Selamat: Mesti mematuhi pensijilan NSF/ANSI 61 untuk memastikan kerpasan tidak toksik.
Rawatan Air Industri: Berkenaan dengan sistem air yang mengandungi klorin, flokulan dan agen kimia lain.
Air Sisa Industri: Rintangan kakisan yang kuat, boleh merawat air sisa yang mengandungi asid, alkali dan logam berat.
Semikonduktor Elektronik: Media ketulenan ultra tinggi diperlukan, dan dinding dalam injap licin dan bebas daripada mendakan.
Perubatan: Memenuhi piawaian FDA untuk mengelakkan pencemaran air farmaseutikal atau cecair ketulenan tinggi.

2. Julat suhu dan tekanan
UPVC: Suhu terpakai 0°C~60°C, rintangan suhu jangka pendek boleh mencapai 65°C, sesuai untuk keadaan suhu biasa (seperti sistem Air Minum).
CPVC: Rintangan suhu yang lebih tinggi (-20°C~90°C), sesuai untuk cecair suhu tinggi (seperti penyejuk dalam industri Fotovoltaik atau sistem peredaran asid-bes dalam Metalurgi).
Tahap tekanan biasanya PN10~PN16, yang perlu dipilih mengikut tekanan kerja sistem (seperti keadaan kerja tekanan rendah saluran paip tambahan Kuasa Nuklear).

3. Ciri-ciri aliran dan saiz injap
Swing Check Valve bergantung pada kuasa bendalir untuk membuka dan menutup secara automatik, dan tekanan pembukaan dan penutupan minimum (biasanya 0.5~1 bar) mesti dijamin untuk mengelakkan pengedap yang lemah di bawah keadaan tekanan rendah (seperti aliran air berkelajuan rendah dalam Rawatan Air Industri).
Injap berdiameter besar (DN50 dan ke atas) sesuai untuk senario aliran tinggi (seperti nyahcas Air Sisa Industri), dan injap berdiameter kecil (DN15-DN40) lebih sesuai untuk sistem ketepatan (seperti penghantaran air ultratulen dalam Semikonduktor Elektronik).

4. Keperluan industri khas
Kuasa Nuklear: Ia mesti memenuhi piawaian penuaan sinaran, dan injap mesti mempunyai reka bentuk pengedap yang berlebihan.
Fotovoltaik: Ia mestilah tahan terhadap kakisan penyejuk etilena glikol dan mempunyai keperluan yang tinggi untuk kestabilan operasi suhu tinggi jangka panjang.
Metalurgi: CPVC lebih dipercayai daripada UPVC untuk asid, alkali atau oksida berkepekatan tinggi.

5. Pertimbangan pemasangan dan penyelenggaraan
Apabila memasang secara mendatar, pastikan arah ayunan cakera injap adalah konsisten dengan bendalir; apabila memasang secara menegak, pilih injap sehala berbantu spring (seperti susunan ruang padat dalam industri Perubatan).
Periksa pengedap tempat duduk injap secara kerap untuk mengelakkan kesesakan zarah (biasa dalam Air Sisa Industri yang mengandungi kekotoran).
