Injap Diafragma Bebibir SCH8O/DIN UPVC/CPVC

Injap diafragma bebibir UPVC/CPVC ialah peranti kawalan bendalir yang direka untuk mengendalikan cecair dan gas yang menghakis. Ia sesuai untuk pelbagai industri, termasuk pemprosesan kimia, rawatan air sisa, dan pemprosesan makanan.

Struktur unik injap diafragma bebibir memberikan prestasi pengedap semasa membuka dan menutup, dengan berkesan menghalang kebocoran. Reka bentuk ini memastikan pengangkutan cecair yang selamat dan memanjangkan hayat perkhidmatan injap. Injap mudah dikendalikan, membolehkan pengguna mengawal aliran dengan mudah melalui kaedah manual atau pneumatik untuk memenuhi permintaan keadaan operasi yang berbeza.

Injap diafragma bebibir UPVC/CPVC kami juga menampilkan rintangan haus dan rintangan penuaan. Ia digunakan secara meluas dalam bidang seperti pemprosesan kimia, rawatan air sisa, dan pengairan pertanian.

Hubungi Kami

Sebelumnya：Injap Diafragma Kesatuan SCH8O/DIN UPVC/CPVC
Seterusnya：SCH8O/DIN UPVC/CPVC Injap Bebibir Satu keping

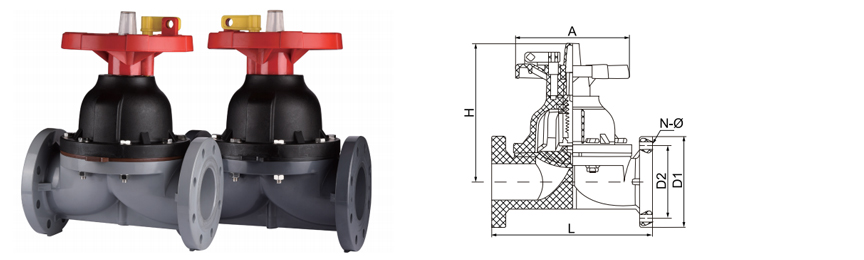

parameter permohonan Piawaian Teknikal

SAIZ/NOM.		dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140
		(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)
		(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")
D1	DIN	115	140	150	165	185	200	220	254
	ANSI	108	117	128	155	178	192	229	254
	JIS	90	100	105	120	140	150	175	210
D2	DIN	85	100	110	125	145	160	180	210
	ANSI	79	89	98	121	140	152	191	216
	JIS	42.5	48.5	61	73	90	105	132	158
N-Φ	DIN	4-Φ14	4-Φ18	4-Φ18	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18
	ANSI	4-Φ16	4-Φ16	4-Φ16	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ22
	JIS	4-Φ19	4-Φ19	4-Φ19	4-Φ19	4-Φ19	8-Φ19	8-Φ19	8-Φ23
L		145	160	180	210	250	300	350	400
A		87	100	117	137	178	214	265	265
H		115	132	148	175	235	305	350	356

DIN STANDARD · PEMBINAAN SATU KEPING

Injap Diafragma Bebibir SCH8O/DIN UPVC/CPVC

Direka untuk pengasingan cecair yang menghakis dan ketulenan tinggi. Badan bebibir sekeping dengan mekanisme pengedap diafragma menghilangkan kebocoran pembungkusan dan menyediakan penutupan ketat gelembung.

DN15-DN100

Julat Saiz

PN10 / PN16

Penilaian Tekanan

-20°C hingga 120°C

Suhu CPVC

UPVC / CPVC

Bahan Badan

◆ Sistem Bahan

Badan UPVC 0-60°C · pH 2-12 · Asid am, alkali, air ultratulen

badan CPVC 0-93°C · pH 1-14 · Suhu tinggi, media berklorin

Pilihan diafragma EPDM · PTFE · FKM · Hypalon

Satu keping hujung bebibir setiap DIN PN10/16. Tiada kebocoran sendi hujung badan.

◆ Spesifikasi Utama

Sambungan Bebibir bersepadu, DIN 2501

Bersemuka DIN EN 558 Siri 1

Ujian cangkerang 1.5 × PN (air)

Ujian tempat duduk 1.1 × PN (udara atau air)

Perkhidmatan vakum 0.3 bar mutlak

Operasi Roda Tangan / Pneumatik / Elektrik

◆ Kelebihan Injap Diafragma

Tiada pembungkusan batang — potensi pelepasan buruan sifar
Pengasingan antara penggerak dan media bendalir
Laluan aliran yang diperkemas mengurangkan pengumpulan sedimen
Penunjuk kedudukan visual pada roda tangan
Diafragma boleh diganti tanpa mengeluarkan badan dari garisan
Pemadaman ketat gelembung merentasi julat tekanan penuh

Aplikasi Perindustrian

Asid, alkali, air ultratulen, air gred elektronik, air sisa industri

Kimia Berat & Metalurgi

Pemindahan asid sulfurik · Dos HCl · Garisan penjerukan · Penyaduran elektrik

Ketulenan Tinggi & Elektronik

Bangku basah semikonduktor · Goresan fotovoltaik · Air gred elektronik · Gelung air ultratulen

Tenaga & Litium

Penyejukan tambahan nuklear · Pemprosesan air garam litium · Pemindahan kimia bateri

Sains Hayat & Makanan

WFI Farmaseutikal · CIP Makanan · Pemprosesan minuman · Pengilangan kosmetik

Air & Alam Sekitar

Peneutralan air sisa industri · Air boleh diminum · Prarawatan penyahgaraman

Industri Automotif & Am

Peredaran e-coat · Mencuci bahagian · Air penyejuk · Garis bilas

Nota Pemasangan & Operasi

Injap diafragma hendaklah dipasang dalam kedudukan terbuka atau tertutup sepenuhnya untuk penyimpanan. Jangan simpan dengan diafragma dimampatkan.
Urutan tork: ketatkan bolt bebibir secara sama rata dalam corak silang kepada 15-20 Nm bergantung pada DN.
Untuk media buburan atau penghabluran, pasang dengan batang injap mendatar untuk mengelakkan pengumpulan pepejal di empangan.
Jangan melebihi halaju 1.0 m/s untuk media kasar untuk memanjangkan hayat perkhidmatan diafragma.
Gantikan diafragma setiap 2 tahun atau 50,000 kitaran, yang mana berlaku dahulu.

Sekatan Kritikal

Tidak untuk digunakan dengan asid pengoksidaan (nitrik >15%, kromik) dalam badan UPVC.
Jangan tertakluk kepada kitaran tekanan pantas — keletihan diafragma mungkin berlaku.
Elakkan pensterilan wap melebihi 110°C untuk CPVC dengan diafragma PTFE.
Tidak sesuai untuk media gas di atas 2 bar tanpa pelepasan keselamatan.
Jangan kendalikan roda tangan melebihi hentian mekanikal — mampatan berlebihan diafragma membawa kepada kegagalan pramatang.

Isu & Penyelesaian Biasa

Isu: Kadar aliran berkurangan diperhatikan

Diafragma mungkin tidak ditarik balik sepenuhnya. Sahkan roda tangan dipusing ke kedudukan terbuka sepenuhnya (2-3 pusingan melepasi rintangan awal). Untuk injap automatik, semak penentukuran lejang penggerak.

Isu: Kebocoran luaran dari badan

Periksa bolt bebibir untuk mengendur. Retorque kepada spesifikasi. Jika kebocoran berterusan, gantikan gasket bebibir. Jangan ketatkan — risiko retak melebihi 22 Nm untuk DN80 .

Isu: Kebocoran media apabila ditutup

Haus diafragma atau serangan kimia. Gantikan diafragma dengan bahan yang betul. Untuk aplikasi kitaran tinggi, tingkatkan kepada diafragma EPDM muka PTFE.

Isu: Operasi roda tangan yang keras

Diafragma mungkin tersekat pada bendung akibat penghabluran. Kitaran buka/tutup beberapa kali. Jika berterusan, buka dan bersihkan kawasan empangan. Sapukan pelincir silikon pada batang benang.
