Injap Diafragma Kesatuan SCH8O/DIN UPVC/CPVC

Injap diafragma sendi ialah peranti kawalan cecair yang cekap digunakan secara meluas dalam industri seperti pemprosesan kimia, farmaseutikal, pemprosesan makanan dan rawatan air. Ia direka bentuk untuk menyampaikan prestasi pengedap, memastikan keselamatan dan kebersihan medium.

Ciri teras injap diafragma sendi ialah struktur diafragmanya yang unik. Reka bentuk ini bukan sahaja berkesan mengasingkan badan injap daripada medium, mencegah kebocoran dan pencemaran, tetapi juga membolehkan kawalan aliran yang tepat. Pengguna boleh melaraskan aliran bendalir dengan mudah dengan operasi manual atau elektrik yang mudah untuk memenuhi keperluan proses yang berbeza.

Injap juga mudah dipasang dan diselenggara, dilengkapi dengan bebibir sambungan standard yang sesuai untuk pelbagai sistem paip. Selain itu, reka bentuknya mempertimbangkan kemudahan pembersihan, menjadikannya sesuai untuk aplikasi yang memerlukan standard kebersihan yang tinggi.

Hubungi Kami

Sebelumnya：UPVC/CPVC ⅰ Injap Bola
Seterusnya：Injap Diafragma Bebibir SCH8O/DIN UPVC/CPVC

parameter permohonan Piawaian Teknikal

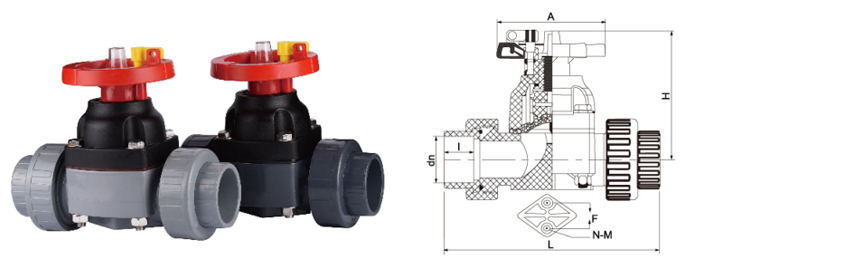

SAsayaZ/NOM.		dn20	dn25	dn32	dn40	dn50	dn63
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
d1	DIN	20.3	25.3	32.3	40.3	50.3	63.3
	ANSI	21.51	26.87	33.62	42.4	48.45	60.65
	JIS	22.4	26.45	32.56	38.63	48.73	56.82
d2	DIN	20.1	25.1	32.1	40.1	50.1	63.1
	ANSI	21.25	26.6	33.3	42.06	48.18	60.27
	JIS	21.75	25.7	31.71	37.67	47.76	55.77
L		142	162	175	196	227	272
H		90	95	105	125	145	172
A		77	77	87	100	117	137
I		22	22	22	26	32	39
N-M		2-M6	2-M6	2-M6	2-M8	2-M8	2-M8
F		25	25	25	36	36	45

DIN UNION END · PENGASINGAN DIAFRAGM

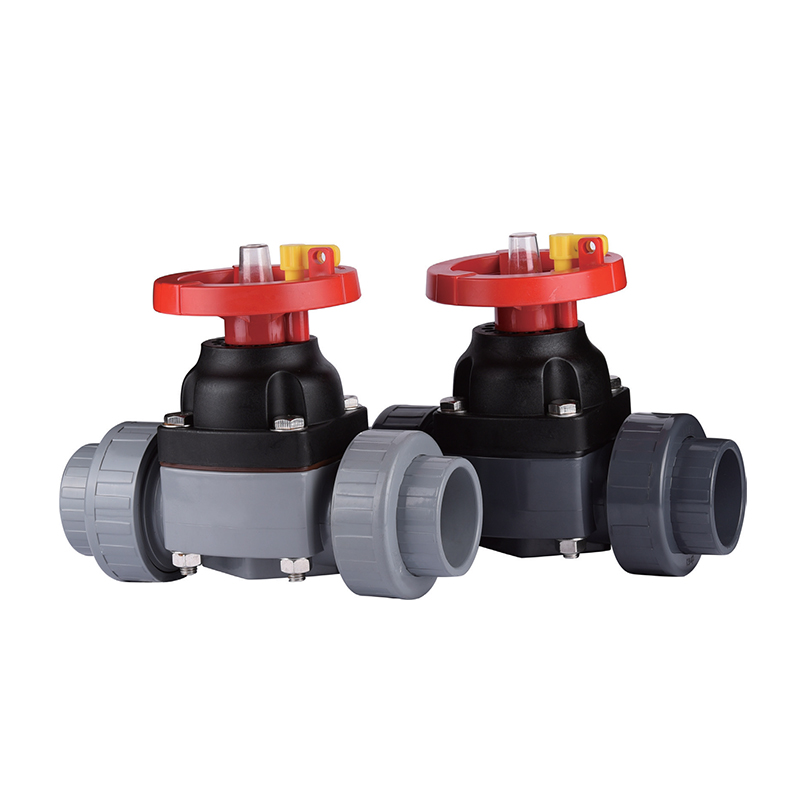

SCH8O/DIN Injap Diafragma Kesatuan UPVC/CPVC

Reka bentuk sambungan kesatuan membolehkan penyingkiran pantas daripada saluran paip tanpa mengganggu paip bersebelahan. Mekanisme pengedap diafragma menyediakan pengasingan lengkap antara mekanisme cecair dan penggerak.

DN15-DN100 Julat saiz

PN10/PN16 Kelas tekanan

0-93°C Julat operasi CPVC

tamat kesatuan Penyelenggaraan yang cepat

Sambungan Kesatuan

Nut kesatuan berulir membolehkan penyingkiran badan injap dalam beberapa saat. Tiada bolt bebibir atau penjajaran semula paip diperlukan untuk penggantian atau pemeriksaan diafragma.

Pengedap Diafragma

Diafragma fleksibel menghasilkan pengedap jenis weir. Media hanya menyentuh badan dan permukaan bawah diafragma — tiada pembungkusan, tiada kebocoran kedap batang.

Pilihan Bahan

Badan UPVC untuk perkhidmatan kimia am. Badan CPVC untuk suhu tinggi dan media berklorin sehingga 93°C.

Profil Teknikal

Bahan badan

UPVC (0-60°C) · CPVC (0-93°C)

Pilihan diafragma

EPDM · PTFE-faced EPDM · FKM · CSM

Standard kesatuan

Benang perempuan DIN atau ASTM / soket pelarut

Penilaian tekanan

PN10 (UPVC) · PN16 (CPVC) pada 20°C

Tekanan ujian tempat duduk

1.1 × PN (ketat gelembung udara)

Tamat jenis sambungan

Soket · Berulir (NPT/BSPT) · Penyesuai bebibir

Aplikasi Industri

Pemprosesan kimia Metalurgi fotovoltaik Alat bantu nuklear Pengekstrakan litium Elektronik / Semikonduktor Makanan & minuman Farmaseutikal Cat automotif Rawatan air industri

Media dikendalikan

Asid · Alkali · Air ultratulen · Air gred elektronik · Air boleh diminum · Air sisa industri · Larutan air garam

Mekanisme pengedap

Ciri prestasi diafragma

Penutupan kedap gelembung — Reka bentuk bendung memastikan pengedap positif walaupun dengan zarah dalam ampaian

Kebocoran batang sifar — Tiada pengedap dinamik antara bendalir dan atmosfera

Boleh diganti sebaris — Reka bentuk kesatuan membenarkan perubahan diafragma tanpa mengeluarkan badan injap daripada saluran paip

Penunjuk kedudukan visual — Roda tangan menunjukkan status terbuka/tertutup pada jarak

Data dimensi & pesanan

DN (mm)

15 · 20 · 25 · 32 · 40 · 50 · 65 · 80 · 100

L (bersemuka)

DIN EN 558 Siri 1

Tork maksimum (roda tangan)

10 Nm (DN15-50) · 18 Nm (DN65-100)

Penilaian vakum

0.3 bar mutlak (diafragma EPDM)

Garis panduan pemasangan

Gunakan pengedap benang pada benang lelaki sahaja — elakkan sentuhan pengedap dengan diafragma
Sokong paip dalam 300 mm sambungan kesatuan untuk mengelakkan tegasan lentur
Untuk garisan mendatar, pasang dengan menegak batang untuk mengurangkan pemendapan sedimen dalam empangan
Jangan gunakan sebagai injap hujung talian tanpa sokongan hiliran
Penggerak pneumatik memerlukan udara yang ditapis dan dilincirkan pada 4-6 bar

Had operasi kritikal

Jangan melebihi penarafan suhu diafragma — EPDM maks 80°C, PTFE maks 120°C
Tidak dinilai untuk pensterilan wap melebihi 100°C
Elakkan turun naik tekanan yang cepat melebihi 1 bar/saat
Tidak sesuai untuk gas klorin atau asid nitrik pekat dengan badan UPVC
Jangan kendalikan roda tangan melebihi hentian mekanikal (lebih kurang 2.5 pusingan dari tertutup ke terbuka)

Panduan penyelesaian masalah lapangan

▶ Injap tidak tertutup sepenuhnya

Diafragma mungkin diregangkan atau bengkak secara kimia. Gantikan diafragma. Untuk diafragma muka PTFE, semak ubah bentuk aliran sejuk di kawasan sentuhan empangan.

▶ Kebocoran dari nat kesatuan

Ketatkan nat kesatuan dengan tangan ditambah 1/4 pusingan dengan sepana tali. Jangan ketatkan — benang gatal mungkin berlaku. Periksa cincin O atau gasket rata di dalam kesatuan.

▶ Putaran roda tangan yang keras

Diafragma mungkin melekat pada bendung disebabkan oleh media yang terhablur. Siram dengan pelarut yang serasi. Sapukan gris silikon pada benang batang — jangan gunakan gris petroleum.

▶ Mengurangkan aliran dalam kedudukan terbuka

Roda tangan mungkin tidak ditarik balik sepenuhnya. Pusing lawan jam 2-3 pusingan tambahan. Jika tiada peningkatan, periksa serpihan yang terperangkap di bawah diafragma.
