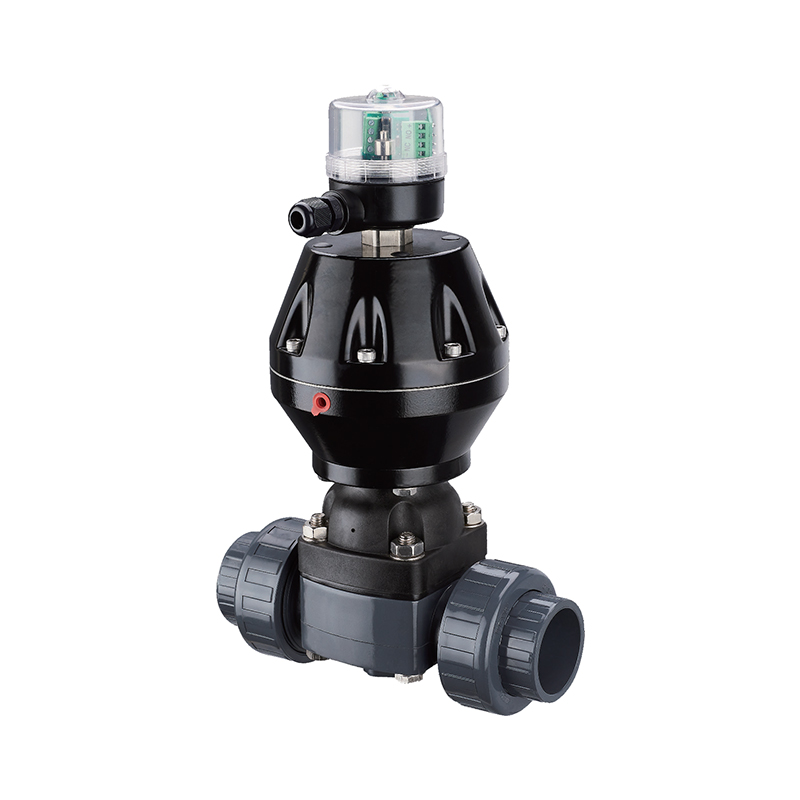

SCH8O/DIN Pneumatik UPVC Didorong Dua Injap Diafragma

Injap diafragma pacuan dua UPVC pneumatik diperbuat daripada bahan UPVC, menawarkan rintangan kakisan dan ciri ringan. Dengan reka bentuk pacuan berganda yang dikendalikan secara pneumatik, injap sangat fleksibel dan boleh dipercayai. Ia beroperasi berdasarkan daya pneumatik dan gerakan mengangkat diafragma. Dengan mengawal sumber udara untuk menukar tekanan dalam ruang udara, diafragma bergerak ke atas dan ke bawah, membolehkan injap membuka dan menutup. Ia biasanya digunakan dalam aplikasi yang memerlukan rintangan kakisan dan kawalan bendalir, seperti dalam industri kimia, farmaseutikal dan pemprosesan makanan. Injap mempunyai struktur ringkas, kos penyelenggaraan yang rendah dan selang penyelenggaraan yang dilanjutkan. Kawalan alirannya yang tepat menjadikannya sesuai untuk pelbagai media bendalir.

Hubungi Kami

Sebelumnya：Injap Diafragma Bebibir SCH8O/DIN Pneumatik UPVC
Seterusnya：Injap Rama-rama Elektrik SCH8O/DIN UPVC/CPVC

parameter permohonan Piawaian Teknikal

Ciri-ciri injap diafragma dua laluan UPVC pneumatik ialah diafragma memisahkan rongga dalaman badan injap bawah dari rongga dalaman penutup injap atas, supaya batang injap, cakera injap, dan bahagian lain yang terletak di atas diafragma tidak terhakis oleh medium, dan struktur meterai pembungkusan ditinggalkan, dan Tiada kebocoran sederhana. Sekatan rongga dalam ialah diafragma yang diperbuat daripada getah atau plastik dengan pengedap lembut, yang mempunyai prestasi pengedap yang baik.

TIDAK	Nama	bahan
1	Badan	UPVC
2	Diafragma	EPDM
2a	salin	EPDM
3	Cakera	NILO
4	Penutup	UPVC
5	Batang	2Cr13
6	Batang nut	HPb59-1
7	silinder	Aloi aluminium
8	Cap	plastik

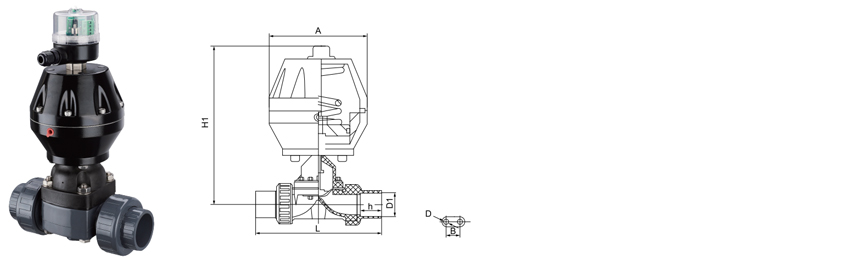

SAIZ/NOM.			dn20	dn25	dn32	dn40	dn50	dn63
			(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	DN50)
			(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")
DIN ANSI JIS	PN(MPa)		0.6	0.6	0.6	0.6	0.6	0.6
	Saiz (mm) standard	L	145	160	175	200	225	272
		D1	20	25	32	40	50	63
		A	110	110	110	110	140	170
	Rujukan	H1	195	200	210	228	240	290
	Rujukan	W(kg)	2	2.3	2.5	3	5	8
	D		8	8	8	8	10	10
	B		25	25	25	36	36	45

SCH80 / DIN · DIAFRAGM · DUAL DRIVE

Injap Diafragma Didorong Berganda UPVC Pneumatik

Jenis bendung · Tanpa Pek · Penggerak tandem · PN10

SCH8O/DIN Pneumatic UPVC Double Driven Diafragma Valve ialah injap tutup yang dikendalikan pneumatik untuk sistem paip industri yang mengendalikan cecair menghakis, air ultratulen dan air sisa. Diafragma fleksibel yang diapit di antara badan dan bonet membentuk satu-satunya penghalang bergerak, jadi media tidak menyentuh batang, penggerak atau atmosfera. Konfigurasi pacuan dua kali menggunakan dua unit penggerak pneumatik pada batang yang dikongsi, membolehkan dua badan injap dipacu daripada isyarat kawalan tunggal dengan lejang yang disegerakkan. Badan UPVC memberikan rintangan kimia dalam perkhidmatan asid, alkali dan garam. Geometri bendung menyediakan laluan lurus apabila dibuka dan ditutup secara positif terhadap pepejal terampai.

DN15–DN100 Saiz nominal

PN10 Kelas tekanan

0–60°C Perkhidmatan UPVC

4–6 bar Bekalan udara

Pembinaan Tanpa Pek

Diafragma mengasingkan batang dan penggerak daripada media. Tiada pengedap batang dinamik, jadi laluan pelepasan buruan melalui pembungkusan dikeluarkan oleh reka bentuk dan bukannya dikawal oleh penyelenggaraan.

Pemacu Dwi pada Satu Batang

Dua unit penggerak pneumatik berkongsi batang yang sama, memacu badan injap berpasangan daripada isyarat kawalan tunggal. Strok disegerakkan secara mekanikal, jadi titik pengasingan berpasangan terbuka dan rapat tanpa logik yang berasingan.

Toleransi Pepejal pada Penutupan

Geometri weir menutup terhadap zarah terampai dan bukannya memerangkapnya di antara bola dan tempat duduk. Ini menjadikan reka bentuk boleh digunakan pada tugas bersebelahan buburan di mana tempat duduk jarak dekat akan mendapat skor atau jem.

Diafragma Boleh Ganti Medan

Diafragma ialah komponen haus yang boleh diservis, boleh diganti tanpa mengeluarkan badan daripada saluran paip. Skop penutupan terhad kepada mengasingkan talian dan menanggalkan bonet.

Pembinaan Injap

Bahan badan UPVC

Jenis badan Jenis weir, lurus

Pilihan diafragma EPDM · EPDM berwajah PTFE · FKM

Sambungan Soket · Bebibir DIN PN10 · Berbenang

Rujukan reka bentuk DIN EN 16139 · ISO 21787 · ASTM D1784

Penggerakan dan Kawalan

Konfigurasi pemacu Unit pacuan dua kali ganda

Bekalan udara 4–6 bar, ditapis dan kering

Fungsi Biasanya tertutup · Biasanya terbuka · Dua lakonan

Antara muka kawalan Injap solenoid, 3/2 atau 5/2 arah

Maklum balas Suis had kedudukan pilihan

Aksesori Pengawal selia penapis udara · Pembatalan manual

Matriks Pemilihan Diafragma

Diaphragm Kesesuaian media Siling suhu Kitaran hidup

EPDM Asid, alkali, garam, air boleh diminum, air sisa 60°C tinggi

PTFE-faced EPDM Asid kuat, pelarut, media ketulenan tinggi 60°C Sederhana

FKM Agen pengoksidaan, hidrokarbon, media berklorin 60°C Sederhana

Pemilihan diafragma mesti disahkan terhadap medium proses, kepekatan, dan suhu operasi sebelum pelepasan pesanan. Siling bahan badan mengawal penilaian pemasangan.

Liputan Industri dan Media Proses

Kimia & Metalurgi Pemindahan asid dan alkali, garis dos, litar penjerukan, suapan reagen

Fotovoltaik & Litium Peredaran mandi etching, pemindahan elektrolit, pengendalian air garam dan reagen

Nuklear & Pembantu Kuasa Gelung penyejukan tambahan, air terdemineral, saluran suntikan kimia

Semikonduktor Elektronik Pengagihan air ultratulen, air gred elektronik, bekalan bangku basah

Makanan & Farmaseutikal Air boleh diminum, air tulen, bekalan CIP dan gelung pemulangan

Air Automotif & Industri Mencuci bahagian, edaran cat, peneutralan air sisa industri

Keperluan Pentauliahan

Sahkan jenis sambungan badan, saiz nominal dan bahan diafragma terhadap isometrik paip sebelum pelepasan penghantaran.
Sahkan tekanan bekalan udara di salur masuk penggerak di bawah keadaan aliran; julat yang dinyatakan ialah 4–6 bar pada injap.
Pasang dengan batang injap menegak jika boleh, dan sahkan orientasi bendung berbanding arah aliran.
Kitar badan berpasangan melalui strok penuh secara pneumatik dan sahkan pergerakan disegerakkan batang kongsi.
Tetapkan fungsi injap solenoid dan sahkan kedudukan gagal sepadan dengan keperluan keselamatan loji.
Catatkan tarikh pemasangan diafragma pada tag penyelenggaraan untuk penjejakan hayat kitaran.

Had Permohonan

Siling perkhidmatan badan UPVC ialah 60°C. Jangan melebihi nilai ini walaupun di tempat penarafan diafragma kelihatan lebih tinggi.
Penarafan tekanan ialah PN10 pada suhu ambien; menurun mengikut keluk tekanan-suhu yang diterbitkan.
Tidak dimaksudkan untuk perkhidmatan wap atau untuk tugas berbasikal terma pantas.
Jangan gunakan dengan asid pengoksidaan pekat seperti asid nitrik melebihi 15% dalam badan UPVC.
Bekalan udara must be dry and oil-free where FKM diaphragms are fitted; lubricated air may affect diaphragm life.
Jangan kendalikan penggerak melebihi strok terkadar; over-travel memampatkan diafragma terhadap bendung dan memendekkan hayat perkhidmatan.
Pemasangan luar memerlukan penstabilan UV badan atau salutan pelindung luaran.

Soalan Perolehan dan Kejuruteraan

Apakah maksud konfigurasi pacuan berganda dalam amalan?

Dua unit penggerak pneumatik dipasang pada batang yang dikongsi dan beroperasi bersama, memacu dua badan injap diafragma dari satu isyarat kawalan. Ini digunakan apabila titik pengasingan berpasangan mesti dibuka atau ditutup dalam penyegerakan, seperti kaki bekalan dan pemulangan gelung, atau apabila penutupan berlebihan diperlukan pada satu baris proses.

Apakah maklumat yang diperlukan untuk mengeluarkan sebut harga?

Sediakan saiz nominal, jenis sambungan badan, bahan diafragma, tekanan bekalan udara, kedudukan gagal yang diperlukan (biasanya tertutup, biasanya terbuka, atau bertindak dua kali), medium dan kepekatan proses, suhu operasi, dan sama ada susunan pacuan dua memacu dua garisan berasingan atau dua titik pada baris yang sama. Kuantiti dan jadual penghantaran diperlukan untuk penilaian komersial.

Berapa kerap diafragma perlu diganti?

Selang penggantian bergantung pada kekerapan kitaran, keagresifan media dan suhu operasi. Dalam kewajipan dos kimia berterusan, selang penggantian yang dirancang biasanya ditetapkan daripada data kitaran hayat untuk sebatian diafragma tertentu. Diafragma hendaklah diperiksa pada setiap tetingkap penyelenggaraan berjadual tanpa mengira kiraan kitaran, dan diganti jika terdapat ubah bentuk yang kelihatan, bengkak atau kehilangan pengedap di empangan.

Adakah sijil bahan dan ujian dibekalkan?

Sijil pematuhan merujuk DIN EN 16139, ISO 21787, dan ASTM D1784 dikeluarkan sebagai standard. Laporan bahan peringkat kelompok, rekod ujian cangkang dan meterai, dan helaian ujian fungsi penggerak tersedia atas permintaan untuk pakej dokumentasi projek.

Bolehkah injap dibekalkan untuk media galas buburan atau pepejal?

Reka bentuk diafragma jenis weir bertolak ansur dengan pepejal terampai lebih baik daripada reka bentuk bola atau rama-rama kerana penutupan tidak bergantung pada tempat duduk jarak dekat. Walau bagaimanapun, pepejal yang melelas mempercepatkan haus diafragma. Untuk media dengan kandungan pelelas yang ketara, nyatakan sebatian diafragma bertetulang dan kurangkan selang penggantian yang dirancang. Rujuk kilang dengan taburan saiz zarah dan kepekatan pepejal untuk cadangan khusus.

Syarikat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ya China SCH8O/DIN Pneumatik UPVC Didorong Dua Injap Diafragma Untuk industri makanan/automotif/elektronik pembekal dan dibuat khas SCH8O/DIN Pneumatik UPVC Didorong Dua Injap Diafragma Untuk industri makanan/automotif/elektronik kilang. Kami diasaskan pada tahun 2007, memberi tumpuan kepada penyelidikan dan pembangunan, pembuatan, jualan dan perkhidmatan paip industri CPVC dan UPVC. Syarikat itu telah memperoleh beberapa pensijilan, termasuk lesen pengeluaran peralatan khas, lesen kebersihan produk berkaitan air Wilayah Zhejiang, pensijilan sistem pengurusan kualiti IS09001, pensijilan sistem pengurusan alam sekitar IS014001, dan pensijilan sistem pengurusan kesihatan dan keselamatan pekerjaan IS045001. Syarikat itu mempunyai lebih daripada 50 hak harta intelek bebas dan hak import dan eksport kendalian sendiri. Untuk menyediakan produk yang pelbagai dan perkhidmatan yang lebih baik, syarikat telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan mentah dan sistem pengurusan yang unik dari Jerman dan Amerika Syarikat. Selama bertahun-tahun, produk kami telah digunakan secara meluas dalam pengangkutan saluran paip cecair asid dan alkali, air ultratulen, air minuman, air tulen gred elektronik, dan air sisa industri dalam kimia, metalurgi, fotovoltaik, kuasa nuklear, bateri litium, semikonduktor elektronik, makanan, perubatan, kereta, rawatan air industri dan industri lain. Pada masa ini, Kumpulan ZHEYI telah menubuhkan lebih daripada 30 syarikat jualan di seluruh negara, dan semua jenis produk dieksport ke Eropah, Amerika, Asia Tenggara dan negara dan wilayah lain, dan sangat digemari oleh pelanggan domestik dan asing.

Sijil Kepujian

Berita

Injap UPVC dan CPVC: Kawalan Aliran Lebih Baik dalam Talia...
Nov 03,2026
Tanda pertama bahawa talian kimia kehilangan kawalan adalah jarang paip pecah. Ia adalah injap yang masih berputar tetapi tidak lagi dimatikan, atau pemegang yang kini memerlukan dua tangan untuk bergerak. ...
belajar lagi
Cara Pengilang Kelengkapan CPVC Memastikan Kualiti: Proses...
Oct 30,2026
Pemasangan polivinil klorida (CPVC) berklorin yang lulus pemeriksaan visual masih boleh gagal pada saluran kimia panas pertama jika sebatian terdegradasi semasa pengacuan, jika kedalaman soket di bawah minimum, ata...
belajar lagi
Kelengkapan CPVC Jadual Berulir vs Soket 80: Sambungan Man...
Oct 28,2026
Berbenang atau Soket: Dua Cara untuk Menyertai Jadual 80 CPVC Soalan biasanya muncul selepas spesifikasi paip sudah ditetapkan. Jurutera loji atau penyelia penyelenggaraan memilih Jadual 80 CPVC untuk rintang...
belajar lagi

Tinggalkan mesej

Kawalan kualiti yang ketat

Kumpulan ZHEYI mematuhi prinsip "kualiti didahulukan", mengguna pakai peralatan termaju antarabangsa dan bahan mentah berkualiti tinggi, mengawal dengan ketat setiap pautan pengeluaran, dan komited untuk menyediakan produk saluran paip dengan prestasi cemerlang dan penampilan yang indah.

Syarikat itu menggunakan peralatan pengeluaran termaju dan bahan berkualiti tinggi, termasuk Sekisui Jepun dan Lubrizol Amerika Syarikat. "ZHEYI" dengan sempurna menggabungkan teknologi pengeluaran yang indah dengan pengurusan profesional, dan setiap produk menjalani kawalan kualiti yang ketat - daripada pengeluaran, pemeriksaan hingga penghantaran akhir, memastikan gabungan penampilan dan fungsi yang sempurna.
Ujian prestasi ketepatan

Di ZHEYI, setiap produk direka dengan teliti, bukan sahaja memfokuskan pada reka bentuk estetik yang indah, tetapi juga sentiasa komited kepada kualiti intrinsik yang sangat baik. Ujian prestasi yang ketat memastikan produk dapat mengekalkan kestabilan dan ketahanan walaupun dalam keadaan yang teruk.:

● Ujian ketumpatan: Mengukur ketumpatan bahan untuk memastikan keseragaman dan kestabilan struktur.
● Ujian suhu pelunakan Vicat: menilai tahap kelembutan bahan di bawah keadaan suhu tinggi untuk memastikan keupayaan produk untuk menahan ubah bentuk dalam pelbagai persekitaran.
● Ujian ketuhar: mensimulasikan rintangan haba jangka panjang dan mengesahkan keupayaan produk untuk menahan suhu tinggi untuk masa yang lama.
● Ujian hidrostatik: Nilaikan kekuatan paip di bawah keadaan tekanan tinggi untuk memastikan keselamatan dan kebolehpercayaan produk.
● Ujian hentaman tukul jatuh: Uji rintangan hentaman produk semasa pengangkutan, pemasangan dan penggunaan harian.

SCH8O/DIN Pneumatik UPVC Didorong Dua Injap Diafragma Pengetahuan industri

Bagaimana untuk memilih injap diafragma UPVC pneumatik dalam industri kimia dan perlindungan alam sekitar?

Injap diafragma pemacu dwi UPVC pneumatik digunakan secara meluas dalam kimia, perlindungan alam sekitar dan banyak industri permintaan tinggi kerana rintangan kakisan yang sangat baik, pengedap yang boleh dipercayai dan ciri ringan. Berikut ialah titik pemilihan dan analisis senario tipikal bagi industri yang berbeza:

1. Air Minuman Selamat & Air Minuman
Titik pemilihan: Badan injap mesti memenuhi piawaian kebersihan gred makanan (seperti FDA, pensijilan NSF) untuk memastikan tiada pemendakan logam berat; reka bentuk dwi-drive boleh menghalang pencemaran aliran balik sederhana.
Senario aplikasi: sistem pembasmian kuman loji air, saluran paip penghantaran air tulen, rangkaian bekalan air komuniti.

2. Industri Metalurgi (Metalurgi)
Titik pemilihan: UPVC perlu menahan air sisa peleburan berasid/alkali (seperti asid sulfurik, medium asid hidrofluorik); pemacu pneumatik sesuai untuk kawalan jauh proses bengkel suhu tinggi.
Senario aplikasi: rawatan cecair sisa saluran penjerukan, pelepasan air sisa penyaduran elektrik, sistem peredaran air penyejuk peleburan.

3. Fotovoltaik & Semikonduktor Elektronik
Titik pemilihan: Keperluan ketulenan ultra tinggi, injap tidak boleh jatuh dari zarah; Rintangan asid hidrofluorik UPVC sesuai untuk proses pembersihan wafer.
Senario aplikasi: kawalan cecair sisa goresan asid silikon fotovoltaik, pengangkutan air ultratulen semikonduktor, garisan goresan papan PCB.

4. Kuasa Nuklear
Titik pemilihan: Perlu lulus ujian bahan tahan sinaran; struktur pacuan dwi memastikan kebocoran sifar cecair sisa nuklear, dan penggerak pneumatik memerlukan pensijilan kalis letupan.
Senario aplikasi: rawatan air sisa radioaktif tahap rendah, saluran paip penyejuk, sistem pemprosesan semula bahan api nuklear.

5. Perubatan
Titik pemilihan: Dinding dalaman badan injap licin dan tidak mempunyai sudut mati untuk mengelakkan pertumbuhan mikrob; UPVC serasi dengan etanol, natrium klorida dan agen lain.
Senario aplikasi: sistem air tulen farmaseutikal, saluran pengisian aseptik, saluran paip CIP (pembersihan di tempat).

6. Rawatan Air Industri & Air Sisa
Titik pemilihan: Untuk air sisa yang mengandungi klorin, garam tinggi atau pelarut organik, adalah perlu untuk memilih badan injap UPVC yang menebal; kawalan pneumatik boleh dikaitkan dengan PLC untuk mencapai dos automatik.
Senario aplikasi: air sisa penyahsulfuran dalam loji kuasa, tangki peneutralan dalam loji petrokimia, dan pelepasan air sisa pewarna dalam industri percetakan dan pencelupan.

Cadangan pemilihan umum
Media menghakis: Sahkan rintangan kimia UPVC (seperti asid hidroklorik, natrium hipoklorit, dll.);
Kandungan zarah: Adalah disyorkan untuk menambah fungsi pembilasan rongga injap untuk cecair kandungan pepejal yang tinggi;
Keperluan automasi: Utamakan penggunaan penentu kedudukan pintar untuk menyesuaikan diri dengan penyepaduan sistem DCS/SCADA.
