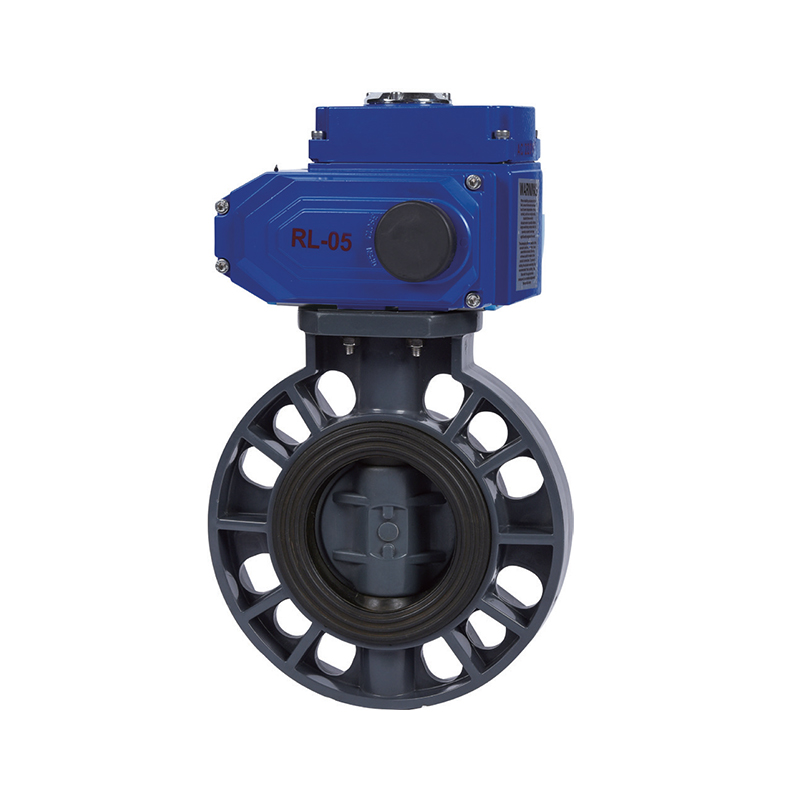

Injap Rama-rama Elektrik SCH8O/DIN UPVC/CPVC

Injap rama-rama elektrik mempunyai struktur ringkas, saiz kecil, reka bentuk ringan dan penggunaan bahan yang rendah. Ia mempunyai tork pemanduan yang kecil, menjadikannya mudah dan pantas untuk dikendalikan. Injap menawarkan keupayaan peraturan aliran dan prestasi pengedap, mencapai pengedap yang baik di bawah keadaan tekanan rendah. Berdasarkan kaedah sambungan, injap rama-rama elektrik boleh dikelaskan sebagai jenis bebibir atau jenis wafer; dengan kaedah memandu, ia boleh manual, pneumatik, atau elektrik; mengikut struktur, ia boleh menjadi jenis cakera sipi, jenis plat menegak, jenis plat condong, atau jenis tuil; dan mengikut jenis pengedap, ia boleh menjadi pengedap lembut atau pengedap keras.

Hubungi Kami

Sebelumnya：SCH8O/DIN Pneumatik UPVC Didorong Dua Injap Diafragma
Seterusnya：SCH8O/DIN UPVC/CPVC Pneumatic Butterfly Valve

parameter permohonan Piawaian Teknikal

(1) Bahan: UPVC, CPVC
(2) Saiz: 2"-12", DN50-DN300, dn63-dn315
(3) Piawaian: ANSI, DIN
(4) Sambungan: bebibir
(5) Tekanan kerja: 150PSI, 1.0MPa
(6) Suhu operasi: UPVC(-10°C-60°C), CPVC(-10°C-90°C)
(7) Warna badan: UPVC (kelabu gelap), CPVC (kelabu muda)

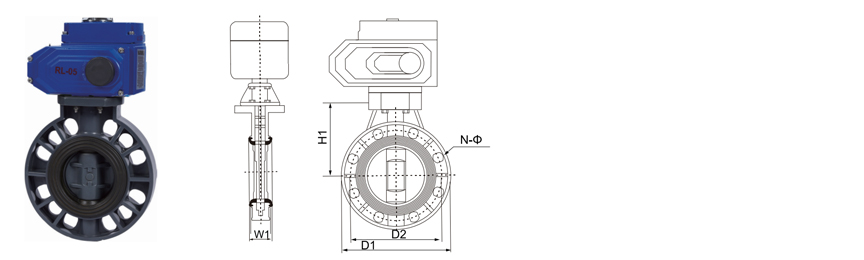

SAIZ/NOM.	dn63	dn75	dn90	dn110	dn140	dn160	dh225	dn280	dn315
	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
D1	160	180	196	228	258	287	344	411	490
D2	125	145	160	180	210	240	295	350	400
N-Φ	4-Φ18	4-Φ18	8-Φ18	8-Φ18	8-Φ18	8-Φ22	8-Φ22	8-Φ22	12-Φ22
H1	100	110	132	155	167	180	225	260	280
W1	43	46	49	54	64	70	88	98	108
Tork (N ·M)	10	10	15	22	40	45	65	-	-

Spesifikasi penggerak elektrik

Injap bola	Model	Tork keluaran maksimum	Masa tindakan 90°		Aci keluaran	Motor	Nilai semasa
Injap bola	Model	N·M	Istimewa	Standard	mm	W	AC 220V/A	AC 380V/A	DC 24V/A
dn63-dn75	RL003	30	5-10	15	11*11	AC20 DC2	0.1	0.05	0.2
dn90-dn110	RL005	50	5-15	30	14*14	15	0.15	0.1	2
dn140	RL010	100	30/15/60	30	17*17	31	0.28	0.19	2.5
dn160	RL015	150	30/15/60	40	17*17	50	0.5	0.22	5
dn225	RL020	200	15/5/90	40	22*22	71	0.6	0.25	8.5
dn280	RL050	400	15/5/90	40	22*22	118	1	0.5	8.5
dn315	RL100	1000	15/5/40	40	27*27	118	1	0.5	9

SCH80 / DIN · DIAKTIFKAN ELEKTRIK · B2B BEKALAN

Injap Rama-rama Elektrik UPVC / CPVC

Wafer / Lug · Hidup-Mati & Memodulasi · ISO 5211 · PN10–PN16

Injap Rama-rama Elektrik SCH80/DIN UPVC/CPVC ialah injap kawalan aliran suku pusingan automatik untuk sistem paip industri yang mengendalikan media menghakis dan ketulenan tinggi. Injap menggabungkan wafer termoplastik atau badan lug dengan penggerak elektrik, membolehkan kawalan hidup-mati atau modulasi jauh tanpa bekalan udara pneumatik. Cakera berputar 90 darjah dalam pelapik berdaya tahan yang boleh diganti, tersedia dalam EPDM, PTFE atau FKM, untuk menyampaikan penutupan merentasi julat tekanan terkadar. Bahan badan dan cakera adalah UPVC untuk tugas kimia am dan CPVC untuk perkhidmatan sehingga 93°C. Penggerudian bebibir mengikut corak DIN PN10/PN16 atau Kelas 150 ANSI, dan antara muka penggerak mematuhi ISO 5211 untuk pemasangan terus penentu kedudukan, suis had dan timpa manual. Siri ini dibekalkan untuk penyepaduan OEM, perolehan projek dan program pengubahsuaian loji.

DN40–DN300 Saiz nominal

PN10 / PN16 Kelas tekanan

0–93°C perkhidmatan CPVC

24 / 110 / 230V Bekalan penggerak

Penggerak Elektrik Tanpa Bekalan Udara

Sesuai untuk loji di mana infrastruktur udara termampat tidak tersedia atau tidak boleh dipercayai. Pendawaian penggerak disepadukan dengan gelung kawalan PLC, DCS dan SCADA.

Reka Bentuk Pelapik Boleh Ganti

Pelapik berdaya tahan ialah komponen yang boleh diservis. Penggantian pelapik memulihkan prestasi pengedap tanpa menggantikan badan, cakera atau penggerak.

Jejak Dipasang Padat

Pembinaan wafer mengurangkan panjang dan berat bersemuka berbanding dengan injap bebola dengan gerek setara, menurunkan sokongan dan keperluan ruang.

Kebolehkesanan Bahan

Bahan badan, cakera dan pelapik didokumenkan setiap kelompok. Sijil pematuhan dan laporan material dikeluarkan dengan setiap penghantaran.

Konfigurasi Injap

Bahan badan UPVC · CPVC

Bahan cakera Pepejal UPVC / CPVC · Besi mulur bersalut

Pilihan pelapik EPDM · PTFE · FKM (Viton)

Gaya badan Wafer · Lug

Penggerudian bebibir DIN PN10/PN16 · Kelas ANSI 150

Bersemuka DIN EN 558 Siri 20 / API 609

Rujukan reka bentuk ASTM D2467 · DIN 8061/8062 · ISO 16136

Penggerak dan Kawalan

Fungsi Hidup-mati · Memodulasi

Voltan bekalan 24V AC/DC · 110V AC · 230V AC

Kawal input Tukar kenalan · 4–20 mA · 0–10 V

Maklum balas Suis had · 4–20 mA kedudukan

Kepungan Piawaian IP65 · IP67 pilihan

Pembatalan manual Tuas roda tangan atau declutch

Antara muka pemasangan Pemasangan terus ISO 5211

Matriks Pemilihan Pelapik

Pelapik Kesesuaian media Siling suhu Rintangan lelasan

EPDM Air, asid ringan, alkali, media penyejuk 80°C Sederhana

PTFE Asid kuat, pelarut, media ketulenan tinggi 93°C rendah

FKM Hidrokarbon, minyak, agen pengoksida 90°C Sederhana

Pilihan pelapik mesti disahkan terhadap kimia proses sebenar, kepekatan, dan suhu operasi sebelum pelepasan pesanan.

Liputan Industri dan Media Proses

Kimia & Metalurgi Pemindahan asid, dos kaustik, garisan penjerukan, kawalan suapan reaktor

Fotovoltaik & Litium Peredaran mandi etching, pemindahan elektrolit, pengendalian air garam

Nuklear & Pembantu Kuasa Gelung penyejukan tambahan, air terdemineral, saluran suntikan kimia

Semikonduktor Elektronik Pengagihan air ultratulen, air gred elektronik, bekalan bangku basah

Makanan & Farmaseutikal Air boleh diminum, air tulen, bekalan CIP dan gelung pemulangan

Air Automotif & Industri Peredaran cat, pencucian bahagian, peneutralan air sisa industri

Keperluan Pentauliahan

Sahkan corak penggerudian bebibir dan dimensi bersemuka terhadap isometrik paip sebelum pelepasan penghantaran.
Sahkan voltan bekalan penggerak dan jenis isyarat kawalan terhadap seni bina kawalan loji.
Pasang injap wafer berpusat di antara bebibir dengan cakera dalam kedudukan tertutup untuk melindungi pelapik semasa tork bolt.
Bolt bebibir tork dalam corak silang kepada nilai yang dinyatakan dalam helaian pemasangan untuk saiz nominal tertentu.
Lengkapkan kitaran buka-tutup penuh secara elektrik dan sahkan maklum balas suis had sebelum tekanan sistem.
Untuk unit modulasi, lakukan penentukuran lejang 4–20 mA dan rekod lengkung maklum balas kedudukan.

Had Permohonan

Siling perkhidmatan badan UPVC ialah 60°C; Siling badan CPVC ialah 93°C. Siling pelapik mungkin lebih rendah dan mengawal penarafan akhir.
Tidak dimaksudkan untuk perkhidmatan wap atau untuk tugas berbasikal terma pantas.
Pelapik EPDM tidak serasi dengan pelarut hidrokarbon, minyak atau agen pengoksidaan yang kuat.
Pelapik PTFE tidak disyorkan untuk media dengan kandungan pepejal melelas yang tinggi.
Elakkan operasi berterusan dalam julat terbuka 5–85% apabila mengendalikan media yang melelas atau menghablur.
Tork bolt bebibir melebihi nilai yang ditentukan mungkin retak badan termoplastik, terutamanya pada DN80 dan ke atas.
Pemasangan luar memerlukan penstabilan UV badan atau salutan pelindung luaran.

Soalan Perolehan dan Kejuruteraan

Apakah maklumat yang diperlukan untuk mengeluarkan sebut harga?

Sediakan saiz nominal, bahan badan, bahan pelapik, piawai penggerudian bebibir, kelas tekanan, suhu operasi, medium dan kepekatan proses, fungsi penggerak (hidup atau modulasi), voltan bekalan dan isyarat kawalan yang diperlukan. Kuantiti dan jadual penghantaran juga diperlukan untuk penilaian komersial.

Adakah sijil bahan dan ujian dibekalkan?

ya. Sijil pematuhan merujuk ASTM D2467 dan DIN 8061/8062 dikeluarkan sebagai standard. Laporan bahan peringkat kelompok, rekod ujian cangkang dan meterai, dan helaian penentukuran penggerak tersedia atas permintaan untuk pakej dokumentasi projek.

Bagaimanakah saiz penggerak untuk injap tertentu?

Saiz penggerak adalah berdasarkan pemisahan injap dan tork larian pada tekanan pembezaan maksimum, didarab dengan faktor keselamatan. Suhu media, bahan pelapik dan kekerapan berbasikal disertakan dalam pengiraan. Model penggerak yang dipilih dan margin torknya dinyatakan pada pengesahan pesanan.

Bolehkah injap dibekalkan untuk perkhidmatan buntu?

Perkhidmatan buntu memerlukan konfigurasi badan lug dengan sisipan berulir pada kedua-dua muka bebibir. Badan wafer dipegang oleh bolt telus dan tidak sesuai untuk mengasingkan bahagian hilir manakala garisan hulu kekal bertekanan.

Apakah pegangan alat ganti yang disyorkan?

Alat ganti yang disyorkan ialah satu pelapik dan satu set gasket bebibir setiap sepuluh injap dalam perkhidmatan berterusan, ditambah satu penggerak bagi setiap gelung kawalan untuk tugas kritikal. Inventori pelapik hendaklah berdasarkan media dan suhu yang dominan dalam loji dan bukannya kiraan injap sahaja.

Dibekalkan untuk penyepaduan OEM, perolehan projek EPC dan program pengubahsuaian loji merentas sektor kimia, metalurgi, fotovoltaik, nuklear, litium, semikonduktor elektronik, makanan, farmaseutikal, automotif dan rawatan air industri. Liputan media termasuk cecair asid dan alkali, air ultratulen, air boleh diminum, air gred elektronik dan air sisa industri.

Syarikat

Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ya China Injap Rama-rama Elektrik SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik pembekal dan dibuat khas Injap Rama-rama Elektrik SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik kilang. Kami diasaskan pada tahun 2007, memberi tumpuan kepada penyelidikan dan pembangunan, pembuatan, jualan dan perkhidmatan paip industri CPVC dan UPVC. Syarikat itu telah memperoleh beberapa pensijilan, termasuk lesen pengeluaran peralatan khas, lesen kebersihan produk berkaitan air Wilayah Zhejiang, pensijilan sistem pengurusan kualiti IS09001, pensijilan sistem pengurusan alam sekitar IS014001, dan pensijilan sistem pengurusan kesihatan dan keselamatan pekerjaan IS045001. Syarikat itu mempunyai lebih daripada 50 hak harta intelek bebas dan hak import dan eksport kendalian sendiri. Untuk menyediakan produk yang pelbagai dan perkhidmatan yang lebih baik, syarikat telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan mentah dan sistem pengurusan yang unik dari Jerman dan Amerika Syarikat. Selama bertahun-tahun, produk kami telah digunakan secara meluas dalam pengangkutan saluran paip cecair asid dan alkali, air ultratulen, air minuman, air tulen gred elektronik, dan air sisa industri dalam kimia, metalurgi, fotovoltaik, kuasa nuklear, bateri litium, semikonduktor elektronik, makanan, perubatan, kereta, rawatan air industri dan industri lain. Pada masa ini, Kumpulan ZHEYI telah menubuhkan lebih daripada 30 syarikat jualan di seluruh negara, dan semua jenis produk dieksport ke Eropah, Amerika, Asia Tenggara dan negara dan wilayah lain, dan sangat digemari oleh pelanggan domestik dan asing.

Sijil Kepujian

Berita

Injap UPVC dan CPVC: Kawalan Aliran Lebih Baik dalam Talia...
Nov 03,2026
Tanda pertama bahawa talian kimia kehilangan kawalan adalah jarang paip pecah. Ia adalah injap yang masih berputar tetapi tidak lagi dimatikan, atau pemegang yang kini memerlukan dua tangan untuk bergerak. ...
belajar lagi
Cara Pengilang Kelengkapan CPVC Memastikan Kualiti: Proses...
Oct 30,2026
Pemasangan polivinil klorida (CPVC) berklorin yang lulus pemeriksaan visual masih boleh gagal pada saluran kimia panas pertama jika sebatian terdegradasi semasa pengacuan, jika kedalaman soket di bawah minimum, ata...
belajar lagi
Kelengkapan CPVC Jadual Berulir vs Soket 80: Sambungan Man...
Oct 28,2026
Berbenang atau Soket: Dua Cara untuk Menyertai Jadual 80 CPVC Soalan biasanya muncul selepas spesifikasi paip sudah ditetapkan. Jurutera loji atau penyelia penyelenggaraan memilih Jadual 80 CPVC untuk rintang...
belajar lagi

Tinggalkan mesej

Kawalan kualiti yang ketat

Kumpulan ZHEYI mematuhi prinsip "kualiti didahulukan", mengguna pakai peralatan termaju antarabangsa dan bahan mentah berkualiti tinggi, mengawal dengan ketat setiap pautan pengeluaran, dan komited untuk menyediakan produk saluran paip dengan prestasi cemerlang dan penampilan yang indah.

Syarikat itu menggunakan peralatan pengeluaran termaju dan bahan berkualiti tinggi, termasuk Sekisui Jepun dan Lubrizol Amerika Syarikat. "ZHEYI" dengan sempurna menggabungkan teknologi pengeluaran yang indah dengan pengurusan profesional, dan setiap produk menjalani kawalan kualiti yang ketat - daripada pengeluaran, pemeriksaan hingga penghantaran akhir, memastikan gabungan penampilan dan fungsi yang sempurna.
Ujian prestasi ketepatan

Di ZHEYI, setiap produk direka dengan teliti, bukan sahaja memfokuskan pada reka bentuk estetik yang indah, tetapi juga sentiasa komited kepada kualiti intrinsik yang sangat baik. Ujian prestasi yang ketat memastikan produk dapat mengekalkan kestabilan dan ketahanan walaupun dalam keadaan yang teruk.:

● Ujian ketumpatan: Mengukur ketumpatan bahan untuk memastikan keseragaman dan kestabilan struktur.
● Ujian suhu pelunakan Vicat: menilai tahap kelembutan bahan di bawah keadaan suhu tinggi untuk memastikan keupayaan produk untuk menahan ubah bentuk dalam pelbagai persekitaran.
● Ujian ketuhar: mensimulasikan rintangan haba jangka panjang dan mengesahkan keupayaan produk untuk menahan suhu tinggi untuk masa yang lama.
● Ujian hidrostatik: Nilaikan kekuatan paip di bawah keadaan tekanan tinggi untuk memastikan keselamatan dan kebolehpercayaan produk.
● Ujian hentaman tukul jatuh: Uji rintangan hentaman produk semasa pengangkutan, pemasangan dan penggunaan harian.

Injap Rama-rama Elektrik SCH8O/DIN UPVC/CPVC Pengetahuan industri

Diagnosis kerosakan biasa dan penyelenggaraan injap rama-rama elektrik : 5 perkara utama untuk memanjangkan hayat perkhidmatan

Injap rama-rama elektrik digunakan secara meluas dalam industri seperti air minuman selamat, metalurgi, fotovoltaik, kuasa nuklear, semikonduktor elektronik, perubatan, rawatan air industri, dan air sisa industri. Keadaan kerja yang berbeza mempunyai keperluan yang sangat tinggi untuk kebolehpercayaan injap, dan penyelenggaraan yang betul boleh memanjangkan hayat perkhidmatannya. Berikut adalah 5 perkara utama penyelenggaraan:

1. Pemeriksaan pengedap: mengelakkan kebocoran sederhana
Manifestasi masalah: Injap tidak ditutup rapat, bocor di dalam atau di luar.

Kesan industri:
Air minuman yang selamat & industri farmaseutikal: Kebocoran akan menyebabkan pencemaran air dan menjejaskan kesihatan dan keselamatan.
Kuasa nuklear & semikonduktor elektronik: Kebocoran media ketulenan tinggi boleh menyebabkan kegagalan sistem.
Cadangan penyelenggaraan: Periksa tempat duduk injap dan permukaan pengedap plat injap secara kerap, dan gantikan pengedap getah atau PTFE yang haus.

2. Penyelenggaraan motor dan penggerak: pastikan pemanduan yang stabil
Manifestasi masalah: pergerakan injap perlahan, tersekat atau tidak boleh dibuka dan ditutup.

Kesan industri:
Metalurgi & Air Sisa Industri: Media yang sangat menghakis boleh menyebabkan motor menjadi lembap atau litar rosak.
Fotovoltaik & Semikonduktor Elektronik: Kawalan ketepatan memerlukan ketepatan tinggi, dan kegagalan motor boleh menjejaskan kesinambungan pengeluaran.
Cadangan penyelenggaraan: Selalu pelincir bahagian penghantaran, periksa penebat motor, dan elakkan operasi jangka panjang dalam persekitaran yang lembap.

3. Penentukuran maklum balas isyarat: memastikan ketepatan kawalan
Manifestasi masalah: Pembukaan injap tidak konsisten dengan maklum balas sistem kawalan.

Kesan industri:
Rawatan air industri & kuasa nuklear: Sisihan kawalan aliran boleh menjejaskan kestabilan proses.
Perubatan & Semikonduktor Elektronik: Ralat kecil boleh menyebabkan masalah kualiti produk.
Cadangan penyelenggaraan: Tentukur penderia kedudukan secara kerap (seperti potensiometer atau pengekod) dan semak sama ada garis isyarat longgar.

4. Perlindungan kakisan dan penyesuaian bahan
Manifestasi masalah: Karat dan bersisik badan injap atau komponen dalaman.

Kesan industri:
Air sisa industri & Metalurgi: Media berasid atau tinggi garam mempercepatkan kakisan logam.
Photovoltaic & Semiconductor: Persekitaran air ultratulen memerlukan keluli tahan karat atau injap salutan khas.
Cadangan penyelenggaraan: Pilih bahan badan injap (seperti keluli tahan karat CF8M, injap rama-rama berlapis fluorin) mengikut ciri-ciri medium dan bersihkan mendapan dengan kerap.
