UPVC/CPVC mengurangkan tee

UPVC/CPVC mengurangkan tee digunakan dalam industri rawatan, kimia, dan pembinaan. Diperbuat daripada bahan UPVC atau CPVC berkualiti tinggi, ia mempunyai rintangan kakisan dan prestasi suhu tinggi.

Tee pengurangan direka untuk menyambungkan paip diameter yang berbeza, yang membolehkan peralihan lancar dalam sistem paip, mengurangkan rintangan aliran, dan meningkatkan kecekapan keseluruhan. Ia mudah dipasang, menawarkan pengedap untuk mengelakkan kebocoran, dan ringan untuk pengangkutan dan pemasangan yang mudah. Tee pengurangan mematuhi piawaian antarabangsa untuk memastikan kualiti yang boleh dipercayai.

Hubungi kami

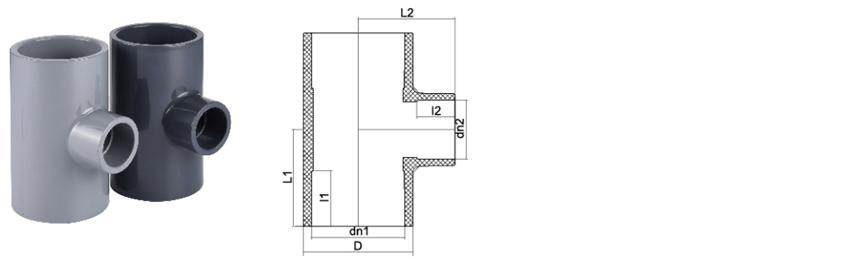

Dn1 × DN2	DN	D	L1	L2	I1	I2
25 × 20	20 × 15	32.2	31	31	18.75	16
32 × 20	25 × 15	41.2	36	35.4	23.5	17
32 × 25	25 × 20	40.6	36	36	22	18.5
40 × 20	32 × 15	50	43	40	27	17
40 × 25	32 × 20	50	45	42	27	18
50 × 25	40 × 20	60.6	51.5	47	32	19
50 × 32	40 × 25	61	51	50.4	31	22
63 × 25	50 × 20	75	62.5	62.5	38	19
63 × 32	50 × 25	75	62.5	62.5	38	22
63 × 40	50 × 32	75	62.5	62.5	38	26
63 × 50	50 × 40	75	66	66	38	31
75 × 32	65 × 25	91	73.5	63.5	44	22
75 × 40	65 × 32	91	73.5	67	44	27
75 × 50	65 × 40	91	73.5	73	44	31
75 × 63	65 × 50	88	79	79	44	38
90 × 25	80 × 20	106	77	70	51	19
90 × 32	80 × 25	104	77	74	51	22
90 × 40	80 × 32	106	77	77	51	27
90 × 50	80 × 40	104	92	83	51	31
90 × 63	80 × 50	104	87	92.4	51	44
90 × 75	80 × 65	104	92	95	57	44
110 × 32	100 × 25	126	105	80	61	22
110 × 63	100 × 50	126.8	106	99	61	38
110 × 75	100 × 65	126	105	104	61	44
140 × 63	125 × 50	165	130.5	115	76	38.5
140 × 90	125 × 80	165	130.5	128.5	76	52
160 × 63	150 × 50	185	128	125	86	38
160 × 75	150 × 65	185	128	132	86	44
160 × 90	150 × 80	185	149	139.5	86	51
160 × 110	150 × 100	185	149	149	86	61
225 × 63	200 × 50	254	172	160	119	38
225 × 75	200 × 65	254	172	165	119	44
225 × 90	200 × 80	254	172	170	119	51
225 × 110	200 × 100	254	182	180	119	61
225 × 140	200 × 125	254	205	195	119	76
225 × 160	200 × 150	254	205	205	119	86
280 × 110	250 × 100	314.5	268	208	146	61
280 × 140	250 × 125	314.5	268	223	146	61
280 × 160	250 × 150	314.5	268	235	146	61
280 × 225	250 × 200	314.5	268	267	146	61
315 × 160	300 × 150	345	250	249	165	86
315 × 225	300 × 200	344	295	279	168	120
400 × 315	400 × 300	433	376	343	207	165
500 × 315	500 × 300	536	390	417	230	164

UPVC/CPVC mengurangkan tee Industry knowledge

Pemilihan UPVC/CPVC Mengurangkan Tees Dalam sistem paip perindustrian: standard saiz, penilaian tekanan dan keserasian kimia

Dalam sistem paip perindustrian, pemilihan UPVC/CPVC mengurangkan TEEs (mengurangkan TEEs) perlu secara komprehensif mempertimbangkan piawaian saiz, penilaian tekanan dan keserasian kimia untuk memastikan keselamatan sistem dan kestabilan jangka panjang. Berikut adalah titik pemilihan utama untuk aplikasi industri yang berbeza:

1. Standard saiz dan penilaian tekanan
UPVC (polyvinyl chloride yang tidak disalurkan) sesuai untuk suhu normal dan senario tekanan rendah (seperti ≤60 ° C), dan biasanya digunakan dalam air minuman, rawatan air perindustrian dan sistem lain. Saiz mesti mematuhi piawaian ISO 1452 atau ASTM D1785.

CPVC (polyvinyl chloride chlorinated) mempunyai rintangan suhu yang lebih tinggi (sehingga 90 ° C) dan sesuai untuk cecair suhu tinggi, seperti paip penyejuk dalam industri fotovoltaik atau proses pencerobohan dalam metallurgy. Ia mesti mematuhi piawaian ASTM F441 dan penarafan tekanan mesti sepadan dengan reka bentuk sistem (seperti SCH 80/40).

2. Keserasian kimia
Industri yang berbeza mempunyai keperluan yang ketat terhadap kekerasan bahan:

Industri semikonduktor dan perubatan elektronik memerlukan paip-paip yang tinggi. CPVC mempunyai rintangan kimia yang sangat baik dan boleh menahan air ultrapure dan media asid/alkali yang lemah.
Dalam sistem tambahan loji kuasa nuklear, UPVC/CPVC mesti lulus ujian rintangan radiasi untuk mengelakkan kebocoran akibat kemerosotan kimia.
Apabila air sisa perindustrian mengandungi bahan-bahan yang menghakis (seperti klorin dan sulfida), CPVC mempunyai rintangan kakisan yang lebih baik daripada UPVC, tetapi prestasi anti-penuaan selepas hubungan jangka panjang perlu disahkan.

3. Cadangan Adaptasi Aplikasi Industri
Air Minum Selamat: UPVC yang disahkan NSF lebih disukai untuk memastikan bukan toksis.
Senario suhu tinggi/menghakis (seperti metalurgi, fotovoltaik): CPVC lebih dipercayai, dan perhatian tambahan perlu dibayar kepada bahan pengedap antara muka (seperti gasket EPDM).
Industri Ketepatan (Semikonduktor, Perubatan): Pilih CPVC dengan dinding dalaman yang lancar untuk mengurangkan risiko residu cecair.
