UPVC/CPVC Looper Flange

UPVC/CPVC Looper Flange digunakan dalam aplikasi perindustrian dan pembinaan. Ia menawarkan rintangan kakisan dan prestasi suhu tinggi, menjadikannya sesuai untuk mengangkut pelbagai cecair dan gas.

Flange direka untuk pemasangan mudah, memastikan sambungan paip yang selamat dan mengurangkan risiko kebocoran. FLANGE LOOPER UPVC/CPVC sangat sesuai untuk industri seperti rawatan air, bahan kimia, dan HVAC, dengan berkesan memanjangkan jangka hayat sistem paip.

Hubungi kami

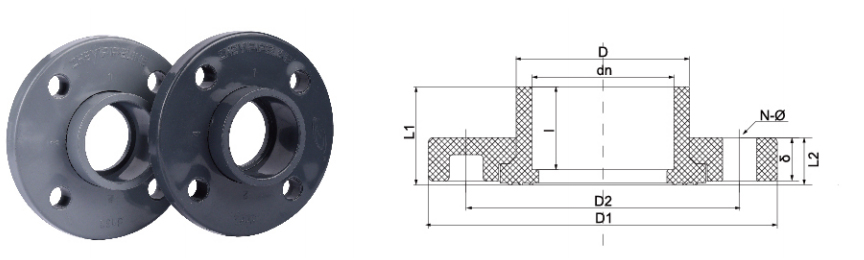

Saiz/nom.		DN20	DN25	DN32	DN40	DN50	DN63	DN75	DN90	DN110	DN140	DN160	DN225	DN280	DN315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2 ")	(3/4 ")	(1 ")	(1-1/4 ")	(1-1/2 ")	(2 ")	(2-1/2 ")	(3 ")	(4 ")	(5 ")	(6 ")	(8 ")	(10 ")	(12 ")
DIN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	32	41	50	62	77	92	107	127	160	182	255	309	344
	D1	95	105	115	140	150	165	185	200	220	250	285	340	395	445
	D2	65	75	85	100	110	125	145	160	180	210	240	295	350	400
	L1	25	28	32	34	39	45	52	60	69	86	96	132	164	184
	L2	14	15	19	19	20	23	25	29	29	31	31	40	47	47
	δ	12.5	14	16	16.5	18	20	23	26	28	30	30	35	41	43
	I	18	23	25	28	31	38	44	51	61	76	86	119	146	165
	N-φ	4-φ14	4-φ14	4-φ14	4-φ18	4-φ18	4-φ18	4-φ18	8-φ18	8-φ18	8-φ18	8-φ22	8-φ22	12-φ22	12-φ22
Ansi	d1	21.51	26.87	33.62	42.6	48.54	60.65	73.39	89.31	114.8	141.81	168.81	219.8	273.81	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.2	141.11	168	218.8	272.67	323.47
	D	29	35	44	54	60.2	74	89.4	1057	127	160	190.8	246	306	360
	D1	89	98	108	117	128	155	178	192	229	254	284	343	406	481
	D2	61	70	79	89	98	121	140	152	191	216	241	298	362	432
	L1	23	31	33	37	40	44	52	62	71	84	90	117	137	165
	L2	11	16	17	17	20	21	27	28.5	31	34.5	36.5	40	46	46
	δ	14	15	16	16	18.5	19.5	23.5	24.6	27	31	33	33	42	42
	I	22.2	25.5	31	35	37	40.5	46	50.5	60	70	79	104	128	153
	N-φ	4-φ16	4-φ16	4-φ16	4-φ16	4-φ16	4-φ19	4-φ19	4-φ19	4-φ19	8-φ22	8-φ22	8-φ22	12-φ24	12-φ24
Jis	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	95	100	125	135	140	155	175	185	210	250	280	330	400	445
	D1	70	75	90	100	105	120	140	150	175	210	240	290	355	400
	D2	31	35	42.5	48.5	61	73	90	105	132	158	186	238	289	341
	L1	35	40	46	50.5	61.5	71	70	73	93	114	142	161	167	167
	L2	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	δ	14	15	15	16	16	20	22	22	22	24	26	28	30	30
	I	30	35	40	44	55	63	61	64	84	104	132	145	155	155
	N-φ	4-φ15	4-φ15	4-φ19	4-φ19	4-φ19	4-φ19	4-φ19	8-φ19	8-φ19	8-φ23	8-φ23	12-φ23	12-φ25	16-φ25

UPVC/CPVC Looper Flange Industry knowledge

Cara memilih dengan betul UPVC/CPVC Looper Flange ? Panduan Penarafan Tekanan dan Panduan Penyesuaian Suhu

UPVC (polyvinyl chloride yang tidak disalurkan) dan CPVC (flange polyvinyl chloride) cpvc (chlorinated flange Looper memainkan peranan utama dalam sistem paip perindustrian, terutamanya dalam situasi di mana pengembangan haba, getaran atau perpindahan paip perlu diserang. Pemilihan yang betul memerlukan pertimbangan komprehensif terhadap sifat bahan, penarafan tekanan, julat suhu dan keperluan aplikasi industri tertentu. Berikut adalah panduan pemilihan untuk industri yang berbeza:

1. Pemilihan Bahan: UPVC vs CPVC
UPVC: Sesuai untuk suhu normal (0 ° C ~ 60 ° C) dan senario tekanan rendah, asid dan rintangan kakisan alkali, kos rendah, biasa digunakan dalam air minuman (air minuman) dan rawatan air perindustrian (rawatan air perindustrian).
CPVC: Rintangan suhu yang lebih tinggi (-20 ° C ~ 110 ° C), rintangan tekanan yang lebih kuat, sesuai untuk media suhu tinggi, seperti pengangkutan penyejuk dalam industri fotovoltaik atau cecair menghakis dalam metalurgi (metalurgi).

2. Adaptasi Tahap Tekanan
Kelas 150: Sesuai untuk sistem tekanan rendah, seperti air minuman yang selamat dan penghantaran air ultrapure untuk semikonduktor elektronik.
Kelas 200/Kelas 300: Sesuai untuk senario sederhana dan tekanan tinggi, seperti saluran paip tambahan loji kuasa nuklear atau sistem pelepasan tekanan tinggi air sisa industri.

3. Panduan Adaptasi Aplikasi Industri
Perubatan: Mesti mematuhi piawaian FDA, CPVC (rintangan pensterilan suhu tinggi) lebih disukai, dan tahap tekanan biasanya kelas 150.
Photovoltaic: CPVC lebih sesuai kerana ia melibatkan peredaran penyejuk suhu tinggi dan memerlukan rintangan suhu dan tekanan (Kelas 200).
Metalurgi: Persekitaran Asid/Alkali Kuat, UPVC (suhu normal) atau CPVC (suhu tinggi), tahap tekanan perlu dipilih mengikut tekanan pam (biasanya Kelas 200 ~ 300).
Kuasa nuklear: Paip tambahan boleh menggunakan CPVC (versi yang diubah suai radiasi), Kelas 300 untuk memastikan kelebihan keselamatan.
Semikonduktor elektronik: Sistem air ultrapure mengesyorkan UPVC (mendakan rendah), kelas 150 adalah mencukupi.

4. Cadangan Pemasangan dan Penyelenggaraan
Elakkan lebihan suhu dan terlalu tekanan: UPVC mudah dilembutkan pada> 60 ° C, dan CPVC memerlukan sokongan tambahan pada> 110 ° C.
Penyesuaian bahan pengedap: Gasket EPDM sesuai untuk air minuman, dan gasket PTFE lebih sesuai untuk asid kuat (seperti air sisa metalurgi).
Pemeriksaan biasa: persekitaran yang sangat menghakis seperti air sisa perindustrian memerlukan kitaran penyelenggaraan yang dipendekkan.
