dibuat khas Injap Bebola Labcock SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik

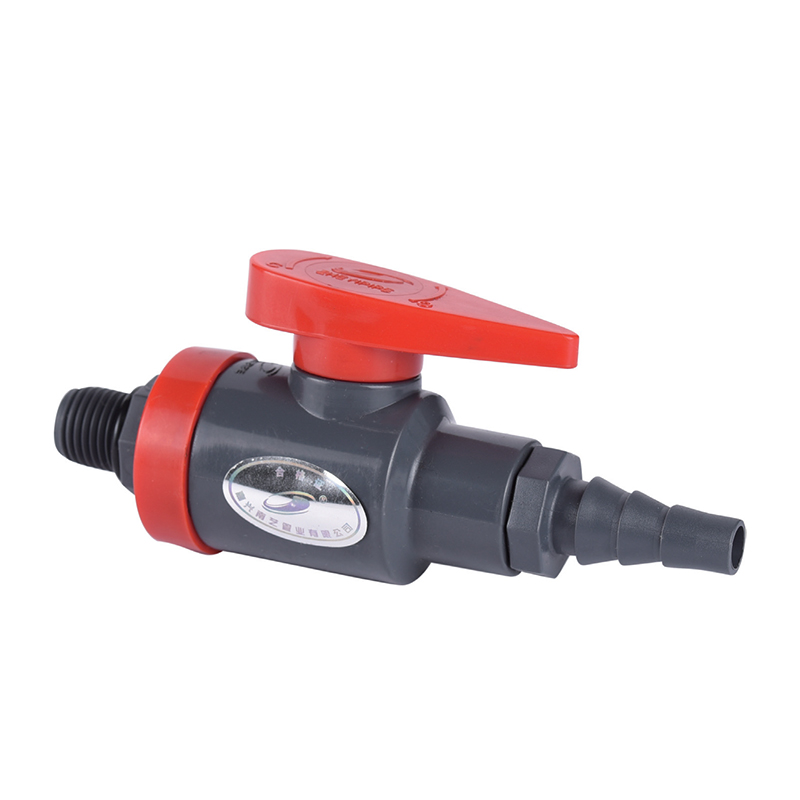

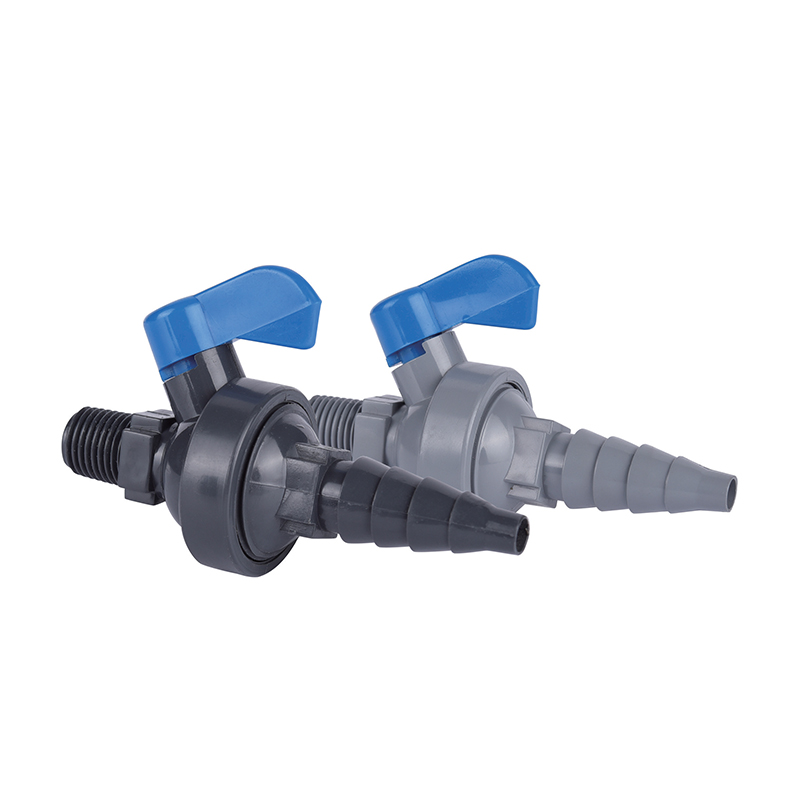

Injap Bebola Labcock SCH8O/DIN UPVC/CPVC

Injap Bebola Labcock SCH8O/DIN UPVC/CPVC

Injap bola Labcock ialah injap berprestasi tinggi yang digunakan secara meluas dalam industri seperti minyak, bahan kimia, kuasa dan rawatan air. Komponen terasnya ialah bola boleh putar yang mengawal aliran bendalir dengan melaraskan sudutnya.

Permukaan pengedap injap menjalani rawatan khas untuk mengekalkan prestasi pengedap walaupun selepas penggunaan berpanjangan, mengurangkan risiko kebocoran. Ia sesuai untuk pelbagai media bendalir, termasuk air, minyak, dan gas.

Hubungi Kami
  • Injap Bebola Labcock SCH8O/DIN UPVC/CPVC
  • Injap Bebola Labcock SCH8O/DIN UPVC/CPVC
Sebelumnya：Tiada produk terdahulu
Seterusnya：Injap Diafragma Bebibir SCH8O/DIN Pneumatik UPVC
parameter permohonan Piawaian Teknikal
SCH80 / DIN · LABCOCK · PENGASINGAN PADAT
Injap Bebola Labcock UPVC / CPVC
Lekapan panel · Badan padat · Port penuh · PTFE duduk
Injap Bebola Labcock SCH80/DIN UPVC/CPVC ialah injap pengasingan suku pusingan padat untuk saluran bendalir lubang kecil dalam makmal, instrumentasi dan litar pensampelan. Badan diacu dalam UPVC atau CPVC kepada piawaian dimensi ASTM SCH80 dan DIN, dan bebola port penuh memberikan aliran tanpa halangan pada lubang nominal. Set tempat duduk PTFE memberikan penutupan terhadap asid, alkali, garam dan air ketulenan tinggi. Badan padat menerima pemasangan panel, membolehkan injap dipasang melalui panel instrumen atau dinding kepungan peralatan dengan pemegang dan alur keluar boleh diakses dari hadapan. Konfigurasi hujung berulir dan hos-barb meliputi tiub dan sambungan paip kecil. Injap dibekalkan untuk binaan peralatan OEM, pemasangan makmal, pemasangan gelincir pensampelan dan pembinaan loji perintis.
DN8–DN25 Lubang nominal
PN10 Kelas tekanan
0–93°C perkhidmatan CPVC
Lekapan panel Kaedah pembetulan
Pemasangan Padat
Panjang badan dan sapuan pemegang yang dikurangkan membolehkan pengumpulan injap padat pada manifold, panel pensampelan dan bahagian hadapan peralatan di mana injap bola standard tidak sesuai.
Pembetulan Panel
Badan menerima penetapan lekap panel supaya injap boleh dipasang melalui dinding panel instrumen, dengan pemegang dan alur keluar dibentangkan pada bahagian pengendali.
Gergaji Pelabuhan Penuh
Gergaji bebola sepadan dengan saiz garisan nominal, jadi pensampelan lubang kecil dan garisan dos tidak mengalami kehilangan tekanan seperti injap makmal port terkurang.
Pilihan Bahan
UPVC meliputi kewajipan kimia am hingga 60°C. CPVC memanjangkan injap padat yang sama kepada perkhidmatan 93°C untuk media menghakis panas dan ketulenan tinggi.
Pembinaan Injap
Bahan badan UPVC · CPVC
Bahan bola Loyang bersalut krom · CPVC pepejal
Bahan tempat duduk PTFE
Tamatkan sambungan Berbenang · Barb hos · Soket
pegang Tuas, perjalanan 90°
Rujukan reka bentuk ASTM D2467 · DIN 8061/8062
Sampul Operasi
Siling UPVC 60°C
Siling CPVC 93°C
Penilaian tekanan PN10 di ambien
Julat pH media UPVC 2–12 · CPVC 1–14
Perkhidmatan vakum 0.5 bar mutlak pada 20°C
Ciri aliran Port penuh, kehilangan tekanan rendah
Konteks Aplikasi
01
Makmal dan Analitikal
Talian reagen, paip sampel, titik saliran dan litar bendalir yang dipasang di bangku di mana pengasingan padat diperlukan.
02
Instrumentasi dan Persampelan
Talian suapan penganalisis, gelincir pensampelan dan gelung instrumen yang dipasang pada panel yang memerlukan pengasingan positif pada lubang kecil.
03
Kimia dan Farmaseutikal
Talian dos, litar loji perintis, dan cawangan pembekalan CIP yang mengendalikan asid, alkali dan air tulen.
04
Elektronik dan Air Ultratulen
Cawangan air ultratulen, titik bekalan bangku basah, dan talian pensampelan air gred elektronik.
05
Fotovoltaik dan Litium
Titik pensampelan etchant dan elektrolit, suapan reagen lubang kecil, dan pengasingan talian perintis.
06
Rawatan Air dan Automotif
Paip pensampelan air sisa, cawangan air penyejuk, litar pencuci bahagian, dan instrumentasi garisan cat.
Pemasangan dan Pengendalian
  • Sahkan jenis sambungan hujung dan lubang nominal terhadap jadual tiub atau paip sebelum pemasangan.
  • Sapukan pita PTFE pada benang lelaki sahaja, biarkan dua benang pertama jelas untuk mengelakkan pita memasuki laluan aliran.
  • Ketatkan sendi berulir dengan tangan, kemudian maju tidak lebih daripada satu hingga dua pusingan dengan sepana tali.
  • Untuk pemasangan panel, sahkan ketebalan panel dan dimensi potong terhadap dimensi penetapan badan.
  • Kendalikan pemegang melalui perjalanan penuh 90° sebelum menekan untuk mengesahkan bola berputar dengan bebas.
  • Labelkan kedudukan injap terbuka dan tertutup pada pemasangan panel di mana penahan pemegang tidak kelihatan.
Had dan Langkah Berjaga-jaga
  • Siling perkhidmatan UPVC ialah 60°C; Siling CPVC ialah 93°C. Jangan melebihi had bahan badan.
  • Penilaian tekanan is PN10 at ambient temperature and derates with temperature per the published curve.
  • Tidak bertujuan untuk perkhidmatan wap, kitaran haba pantas atau media gas melebihi 2 bar.
  • Jangan gunakan badan CPVC dengan asid pengoksidaan pekat seperti asid nitrik melebihi 15%.
  • Elakkan menggunakan pemegang sebagai tuil untuk penjajaran paip; tork yang digunakan melalui pemegang boleh merosakkan meterai batang.
  • Lindungi badan daripada pendedahan UV yang berpanjangan apabila dipasang di luar atau di bawah skylight.
  • Jangan gunakan pelincir berasaskan petroleum pada tempat duduk PTFE atau pengedap batang.
Soalan Kejuruteraan dan Perolehan
Apakah sambungan hujung yang tersedia?
Hujung berulir, hujung barb hos, dan hujung soket pelarut tersedia bergantung pada lubang nominal. Hujung berulir sesuai dengan kelengkapan paip dan instrumen kecil, hujung barb hos sesuai dengan tiub fleksibel dalam litar makmal, dan hujung soket sesuai dengan paip lubang kecil yang dikimpal pelarut. Nyatakan jenis sambungan dan standard pada pertanyaan.
Bagaimanakah dimensi pelekap panel ditentukan?
Sediakan ketebalan panel dan diameter potong atau benang penetap yang diperlukan. Dimensi penetapan badan injap dan ketebalan panel maksimum yang ditampungnya disahkan pada pengakuan pesanan, jadi panel boleh digerudi sebelum injap tiba di tapak.
Adakah injap sesuai untuk tugas pensampelan?
ya. Bore port penuh dan badan padat menjadikan injap sesuai untuk paip sampel dan saluran suapan penganalisis. Untuk pensampelan ketulenan tinggi, nyatakan badan CPVC dengan tempat duduk PTFE dan sahkan bahawa jenis sambungan akhir tidak memperkenalkan volum mati pada titik paip.
Apakah sijil yang mengiringi penghantaran?
Sijil pematuhan merujuk ASTM D2467 dan DIN 8061/8062 dikeluarkan sebagai standard. Laporan bahan kelompok dan rekod ujian tekanan tersedia atas permintaan untuk pakej dokumentasi projek. Sijil untuk gred yang serasi dengan FDA tersedia di mana badan UPVC ditentukan untuk air boleh diminum atau tugas sentuhan makanan.
Apakah dasar ganti yang disyorkan untuk pemasangan panel?
Untuk binaan panel, pegang satu injap ganti bagi setiap sepuluh unit yang dipasang bagi setiap gabungan gerek dan bahan, serta sedikit stok set tempat duduk PTFE. Oleh kerana injap adalah padat dan kos rendah berbanding dengan pemasangan panel, alat ganti peringkat unit biasanya lebih praktikal daripada penggantian tempat duduk medan pada saiz lubang kecil.
Dibekalkan untuk binaan peralatan OEM, pemasangan makmal, pemasangan gelincir pensampelan dan pembinaan loji perintis merentas sektor kimia, metalurgi, fotovoltaik, nuklear, litium, semikonduktor elektronik, makanan, farmaseutikal, automotif dan rawatan air industri. Liputan media termasuk cecair asid dan alkali, air ultratulen, air boleh diminum, air gred elektronik dan air sisa industri.
ASTM D2467 DIN 8061/8062 PN10 Pelabuhan penuh Lekapan panel PTFE duduk
Produk yang disyorkan
Syarikat
Zheyi Pipeline (Wuhan) Co., Ltd.
Zheyi Pipeline (Wuhan) Co., Ltd.

ZHEYI Group ya China Injap Bebola Labcock SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik pembekal dan dibuat khas Injap Bebola Labcock SCH8O/DIN UPVC/CPVC Untuk industri makanan/automotif/elektronik kilang. Kami diasaskan pada tahun 2007, memberi tumpuan kepada penyelidikan dan pembangunan, pembuatan, jualan dan perkhidmatan paip industri CPVC dan UPVC. Syarikat itu telah memperoleh beberapa pensijilan, termasuk lesen pengeluaran peralatan khas, lesen kebersihan produk berkaitan air Wilayah Zhejiang, pensijilan sistem pengurusan kualiti IS09001, pensijilan sistem pengurusan alam sekitar IS014001, dan pensijilan sistem pengurusan kesihatan dan keselamatan pekerjaan IS045001. Syarikat itu mempunyai lebih daripada 50 hak harta intelek bebas dan hak import dan eksport kendalian sendiri. Untuk menyediakan produk yang pelbagai dan perkhidmatan yang lebih baik, syarikat telah memperkenalkan teknologi canggih, peralatan perkakas, dan bahan mentah dan sistem pengurusan yang unik dari Jerman dan Amerika Syarikat. Selama bertahun-tahun, produk kami telah digunakan secara meluas dalam pengangkutan saluran paip cecair asid dan alkali, air ultratulen, air minuman, air tulen gred elektronik, dan air sisa industri dalam kimia, metalurgi, fotovoltaik, kuasa nuklear, bateri litium, semikonduktor elektronik, makanan, perubatan, kereta, rawatan air industri dan industri lain. Pada masa ini, Kumpulan ZHEYI telah menubuhkan lebih daripada 30 syarikat jualan di seluruh negara, dan semua jenis produk dieksport ke Eropah, Amerika, Asia Tenggara dan negara dan wilayah lain, dan sangat digemari oleh pelanggan domestik dan asing.

Sijil Kepujian
  • ISO 9001: 2015
  • ISO 14001: 2015
  • ISO 45001: 2018
  • ISO 45001: 2018
  • ISO: 45001-2018 en
  • Enterprise Teknologi Tinggi Kebangsaan
  • Sijil
  • Sijil
Berita
Tinggalkan mesej
  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Kawalan kualiti yang ketat

    Kumpulan ZHEYI mematuhi prinsip "kualiti didahulukan", mengguna pakai peralatan termaju antarabangsa dan bahan mentah berkualiti tinggi, mengawal dengan ketat setiap pautan pengeluaran, dan komited untuk menyediakan produk saluran paip dengan prestasi cemerlang dan penampilan yang indah.

    Syarikat itu menggunakan peralatan pengeluaran termaju dan bahan berkualiti tinggi, termasuk Sekisui Jepun dan Lubrizol Amerika Syarikat. "ZHEYI" dengan sempurna menggabungkan teknologi pengeluaran yang indah dengan pengurusan profesional, dan setiap produk menjalani kawalan kualiti yang ketat - daripada pengeluaran, pemeriksaan hingga penghantaran akhir, memastikan gabungan penampilan dan fungsi yang sempurna.

  • Zheyi Pipeline (Wuhan) Co., Ltd.
    Ujian prestasi ketepatan
    Di ZHEYI, setiap produk direka dengan teliti, bukan sahaja memfokuskan pada reka bentuk estetik yang indah, tetapi juga sentiasa komited kepada kualiti intrinsik yang sangat baik. Ujian prestasi yang ketat memastikan produk dapat mengekalkan kestabilan dan ketahanan walaupun dalam keadaan yang teruk.:

    ● Ujian ketumpatan: Mengukur ketumpatan bahan untuk memastikan keseragaman dan kestabilan struktur.
    ● Ujian suhu pelunakan Vicat: menilai tahap kelembutan bahan di bawah keadaan suhu tinggi untuk memastikan keupayaan produk untuk menahan ubah bentuk dalam pelbagai persekitaran.
    ● Ujian ketuhar: mensimulasikan rintangan haba jangka panjang dan mengesahkan keupayaan produk untuk menahan suhu tinggi untuk masa yang lama.
    ● Ujian hidrostatik: Nilaikan kekuatan paip di bawah keadaan tekanan tinggi untuk memastikan keselamatan dan kebolehpercayaan produk.
    ● Ujian hentaman tukul jatuh: Uji rintangan hentaman produk semasa pengangkutan, pemasangan dan penggunaan harian.

Injap Bebola Labcock SCH8O/DIN UPVC/CPVC Pengetahuan industri

Panduan pemilihan dan permohonan bagi Injap bola Labbock dalam sistem paip perindustrian

Dalam sistem paip perindustrian, injap bola Labbock digunakan secara meluas dalam banyak industri utama kerana pengedapnya yang boleh dipercayai, rintangan kakisan dan jangka hayat yang panjang. Keadaan kerja yang berbeza mempunyai keperluan yang berbeza untuk bahan, tahap tekanan dan prestasi pengedap injap bola. Berikut ialah titik pemilihan dan analisis senario aplikasi injap bola Labbock dalam pelbagai industri:

1. Air Minuman Selamat & Air Minuman
Keperluan pemilihan: Gunakan keluli tahan karat gred makanan (seperti SS316) atau pengedap EPDM untuk memastikan tiada pemendakan logam berat dan memenuhi piawaian kebersihan (seperti FDA, WRAS).
Senario aplikasi: Rangkaian bekalan air perbandaran, loji rawatan air, sistem penghantaran air minuman, memerlukan sifar kebocoran untuk mengelakkan pencemaran.

2. Industri Metalurgi
Keperluan pemilihan: Rintangan suhu tinggi, rintangan haus, bahan badan injap biasanya keluli karbon atau keluli aloi, dan pengedap adalah pengedap keras logam atau PTFE untuk menyesuaikan diri dengan habuk tinggi dan media kakisan tinggi (seperti buburan, gas serombong suhu tinggi).
Senario aplikasi: sistem penyejukan relau letupan, barisan pengeluaran rolling keluli, kawalan cecair menghakis pelebur.

3. Industri fotovoltaik
Keperluan pemilihan: ketulenan tinggi, pencemaran zarah rendah, badan injap diperbuat daripada keluli tahan karat ultra-bersih (SS316L), dan bahan pengedap adalah PTFE atau getah perfluoroether (FFKM) untuk mengelakkan pencemaran bahan silikon.
Senario aplikasi: pengeluaran polysilicon, pengangkutan cecair kimia dalam proses pembuatan sel solar, dan kawalan gas ketulenan tinggi.

4. Industri tenaga nuklear
Keperluan pemilihan: rintangan sinaran, tekanan tinggi dan rintangan suhu tinggi, mesti mematuhi pensijilan gred nuklear ASME III, bahan biasanya keluli tahan karat grafit meterai untuk memastikan kebolehpercayaan di bawah keadaan kerja yang melampau.
Senario aplikasi: sistem penyejukan pulau nuklear, rawatan cecair sisa radioaktif, pengasingan saluran paip wap utama.

5. Semikonduktor elektronik
Keperluan pemilihan: kebersihan ultra tinggi, rintangan kakisan kimia, badan injap diperbuat daripada keluli tahan karat 316L yang digilap elektro, dan meterai boleh menjadi lapisan PTFE atau PFA untuk mengelakkan pencemaran zarah dan ion logam.
Senario aplikasi: pembuatan wafer, penghantaran cecair goresan, sistem air ultratulen (UPW).

6. Perubatan
Keperluan pemilihan: reka bentuk steril, pembersihan mudah (CIP/SIP), bahan mesti memenuhi piawaian GMP, biasanya pengedap EPDM/FKM keluli tahan karat 316L.
Senario aplikasi: kawalan cecair biofarmaseutikal, sistem air untuk suntikan (WFI), penghantaran medium kultur steril.

7. Rawatan Air Industri
Keperluan pemilihan: rintangan kakisan, anti penskalaan, sesuai untuk media asid dan alkali, injap bergaris PVC pilihan atau keluli tahan karat dupleks, pengedap EPDM atau Viton.
Senario aplikasi: beredar air penyejuk, sistem reverse osmosis (RO), peranti dos kimia.

8. Air Sisa Industri
Keperluan pemilihan: rintangan kakisan, rintangan haus, bahan badan injap boleh salutan epoksi besi tuang atau keluli dupleks, meterai PTFE atau NBR digunakan, sesuai untuk air sisa yang mengandungi zarah dan garam yang tinggi.
Senario aplikasi: loji rawatan kumbahan, rawatan air sisa penyaduran elektrik, sistem pembuangan air sisa kimia.

Ringkasan faktor utama dalam pemilihan
Ciri sederhana: kekakisan, kandungan zarah, suhu/tekanan.
Padanan bahan: keluli tahan karat, aloi, pemilihan lapisan plastik.
Teknologi pengedap: meterai lembut (EPDM, PTFE) atau meterai keras logam.

Pensijilan industri: seperti ASME, FDA, GMP, piawaian gred nuklear, dll.
