SCH8O/DIN UPVC/CPVC Ⅰ Kesatuan

Kesatuan UPVC/CPVCⅠ menampilkan reka bentuk yang unik, membolehkan pemasangan yang cepat dan mudah tanpa alat atau kepakaran yang kompleks. Struktur pengedapnya yang tersendiri memastikan sifar kebocoran semasa penghantaran bendalir, meningkatkan keselamatan dan kestabilan sistem.

Dengan pembinaan yang ringan dan kos penyelenggaraan yang rendah, ia adalah pilihan untuk sistem paip perindustrian, pembinaan dan kediaman. Kami komited untuk menyediakan kesatuan UPVC/CPVCⅠ berkualiti tinggi untuk memenuhi keperluan pelanggan yang pelbagai.

Hubungi Kami

Sebelumnya：SCH8O/DIN UPVC/CPVC Ⅱ Kesatuan
Seterusnya：SCH8O/DIN UPVC/CPVC Penyesuai Perempuan

parameter permohonan Piawaian Teknikal

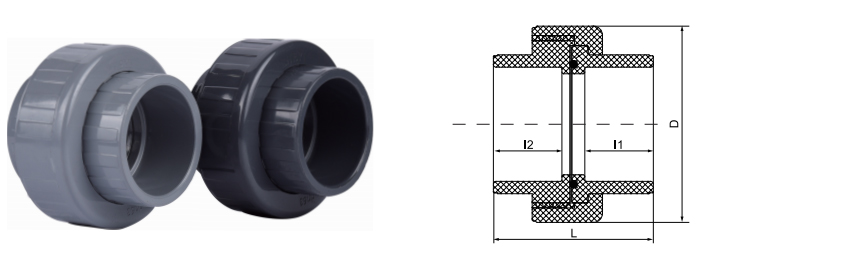

dn	DN	D	L	I1	I2
20	15	44.6	52	20	20
25	20	52.2	58	22	22
32	25	63.8	59	22	22
40	32	74	64	26	26
50	40	88	75	32	33
63	50	108	88	38	37
75	65	127	105	44	43
90	80	144	121	51	51
110	100	168	146	61	61

SCH80 · DIN · TIGA KEPING

Kesatuan UPVC / CPVC I

Kesatuan SCH80/DIN UPVC/CPVC I ialah pemasangan paip tiga keping khusus yang direka untuk memudahkan sambungan pantas dan pemotongan bahagian paip tanpa memerlukan pengubahsuaian kekal pada sistem. Dihasilkan mengikut piawaian ASTM SCH80 dan DIN, kesatuan ini menyediakan antara muka serba boleh untuk pengendalian cecair tekanan tinggi. Varian UPVC (Unplasticized Polyvinyl Chloride) direka bentuk untuk rintangan kimia am dan sistem air suhu ambien, manakala versi CPVC (Chlorinated Polyvinyl Chloride) memanjangkan keupayaan perkhidmatan kepada persekitaran menghakis suhu tinggi. Pengedap cincin O dalaman memastikan peralihan kalis bocor, menjadikannya komponen kritikal untuk sistem yang memerlukan penyelenggaraan yang kerap atau konfigurasi semula modular dalam sektor industri berat.

SCH80 / DIN

UPVC / CPVC

EPDM / FKM

PN10 - PN16

⦿

Keserasian Dwi-Standard

Tersedia dalam kedua-dua spesifikasi dimensi SCH80 (ANSI) dan DIN, memastikan penyepaduan yang lancar ke dalam projek paip antarabangsa dan infrastruktur sedia ada.

⦿

Lengai Kimia

Struktur polimer menentang pengoksidaan, penskalaan, dan kakisan elektrokimia, mengekalkan integriti struktur apabila mengangkut asid, bes dan garam yang agresif.

⦿

Julat Rintangan Terma

Unit UPVC menyokong operasi sehingga 60°C, manakala varian CPVC menampung cecair suhu tinggi sehingga 95°C, memberikan kestabilan untuk pemprosesan kuasa nuklear dan bateri litium.

⦿

Penilaian Tekanan Tinggi

Ketebalan dinding SCH80 memberikan peningkatan kekuatan mekanikal dan keupayaan pembendungan tekanan berbanding dengan kelengkapan SCH40 standard.

Set Parameter Teknikal

Parameter Teknikal Butiran Spesifikasi

Komposisi Bahan UPVC (Polyvinyl Chloride) / CPVC (Chlorinated Polyvinyl Chloride)

Pematuhan Piawaian ASTM D2467 (SCH80), DIN 8061/8062

Bahan Pengedap Cincin O EPDM / FKM (Viton) untuk keserasian kimia

Jenis Sambungan Soket (Kimpalan Pelarut) atau Berulir (NPT/BSPT)

Tekanan Kerja PN10 / PN16 (Bergantung pada suhu dan diameter)

Senario Aplikasi Utama

⚙

Semikonduktor & Elektronik

Pengangkutan air ultratulen (UPW) dan bahan kimia gred elektronik dalam persekitaran bilik bersih untuk mengelakkan pencemaran ionik.

⚙

Pemprosesan Tenaga & Kimia

Pengendalian elektrolit dalam pengeluaran bateri litium, pembuatan sel fotovoltaik solar, dan pengangkutan asid-bes dalam kemudahan metalurgi.

⚙

Rawatan Air

Integrasi ke dalam loji rawatan air sisa industri, sistem penyahgaraman, dan rangkaian pengagihan air boleh diminum.

⚙

Makanan & Farmaseutikal

Pengangkutan cecair dalam persekitaran kebersihan yang memerlukan bahan paip tidak toksik dan tidak larut larut yang mematuhi piawaian FDA dan NSF.

Garis Panduan Pemasangan

Aplikasi Simen Pelarut: Pastikan soket dan hujung paip bersih dan kering sebelum menggunakan primer dan simen pelarut yang sesuai. Benarkan masa pengawetan yang mencukupi berdasarkan carta penarafan tekanan pengeluar sebelum pengaktifan sistem.
Pemeriksaan Kedap: Sebelum pemasangan, sahkan bahawa cincin-O didudukkan dengan betul dan bebas daripada serpihan. Lubricate dengan pelincir berasaskan silikon jika perlu; elakkan minyak berasaskan petroleum yang boleh merendahkan pengedap EPDM.
Pengembangan Terma: Dalam pemasangan CPVC suhu tinggi, ambil kira pekali pengembangan linear. Kesatuan harus diletakkan untuk mengelakkan tekanan berlebihan yang disebabkan oleh pergerakan haba.
Keadaan Penyimpanan: Simpan kelengkapan di kawasan yang berlorek jauh daripada pendedahan UV secara langsung untuk mengelakkan kerosakan bahan jangka panjang. Simpan unit dalam pembungkusan asalnya untuk melindungi benang dan permukaan pengedap daripada kerosakan mekanikal.

Nota Penyelenggaraan Kritikal

Selepas sebarang pembongkaran, sentiasa gantikan pengedap cincin-O. Menggunakan semula pengedap termampat membawa kepada prestasi kebocoran yang tidak dapat diramalkan.
Periksa benang nat kesatuan secara berkala untuk tanda-tanda ubah bentuk atau pemutihan tekanan, terutamanya dalam sistem dengan kitaran suhu yang kerap.
Jangan gunakan alat logam untuk mengetatkan nat penyatuan melebihi kedap tangan ditambah satu perempat pusingan. Pukulan berlebihan mendorong keretakan tekanan dalam kacang termoplastik.
Untuk kesatuan CPVC dalam perkhidmatan panas berterusan melebihi 80°C, laksanakan protokol pemeriksaan separuh tahunan untuk perubahan warna bahan atau kegilaan permukaan.
