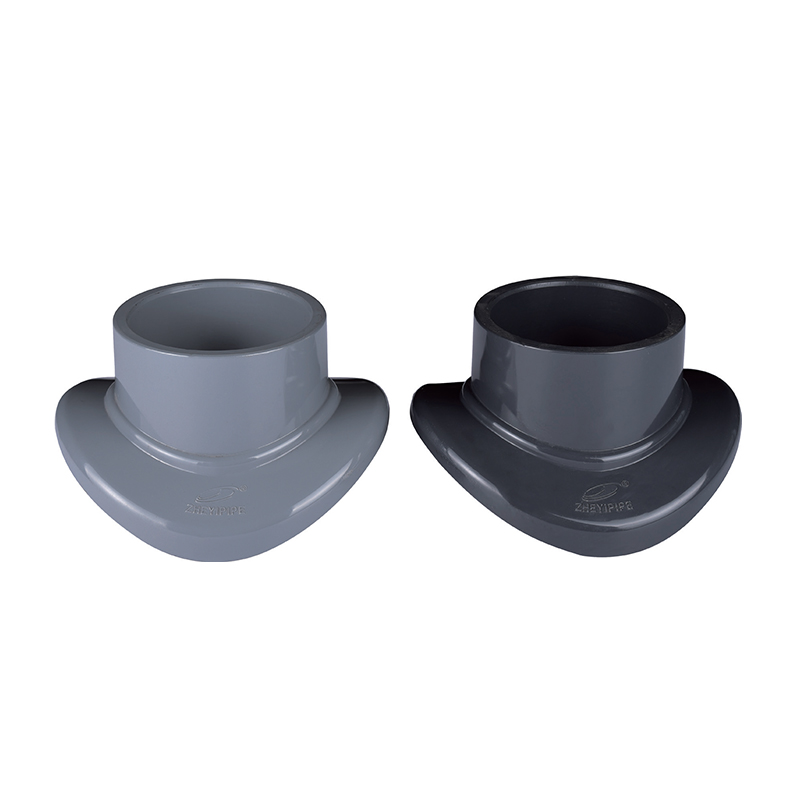

Sambungan Pelana SCH8O/DIN UPVC/CPVC

Sambungan pelana terkenal dengan reka bentuk berbentuk pelana yang unik, membolehkan sambungan cawangan tanpa memotong atau merosakkan saluran paip utama. Ini memudahkan pemasangan dan mengurangkan kesukaran dan kos pembinaan sambil menyediakan prestasi pengedap untuk mengelakkan kebocoran.

Ia sesuai untuk sistem bekalan air panas dan sejuk, sistem perlindungan kebakaran, dan industri seperti bahan kimia dan farmaseutikal. Sambungan pelana UPVC/CPVC menyediakan penyelesaian sambungan yang boleh dipercayai untuk pelbagai aplikasi.

Hubungi Kami

Sebelumnya：Sokongan paip UPVC/CPVC
Seterusnya：SCH8O/DIN UPVC/CPVC Ⅱ Kesatuan

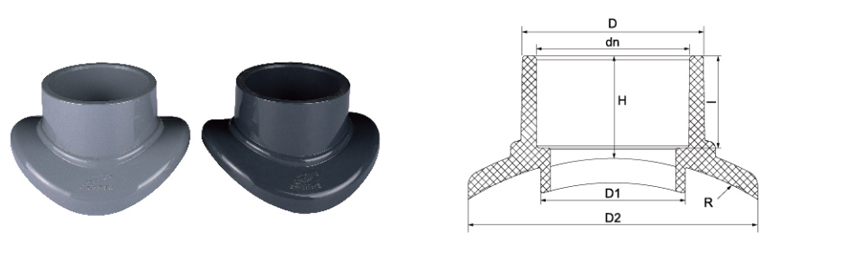

parameter permohonan Piawaian Teknikal

Saiz nominal Φ	ΦD	ΦD1	ΦD2	R	H	saya
Φ75×32	40	30	60	37.5	26	22
Φ90×32	40	30	65	45	26	22
Φ110×32	40	30	65	55	26	22
Φ140×32	40	30	70	70	26	22
Φ140×50	60	55	100	70	36	31
Φ140×63	75	60	100	70	40	38
Φ160×32	40	30	70	80	26	22
Φ160×50	60	60	100	80	36	31
Φ160×63	75	60	120	80	40	38
Φ160×90	105	90	150	80	56	51
Φ200×90	104	90	152	100	56	51
Φ225×32	40	30	60	112.5	26	22
Φ225×50	60	55	100	112.5	36	31
Φ225×63	75	60	120	112.5	42	38
Φ225×75	88	70	120	112.5	50	44
Φ225×90	105	90	155	112.5	56	51
Φ250×32	40	30	70	125	26	22
Φ250×63	75	60	120	125	42	38
Φ280×32	40	30	70	140	26	22
Φ280×50	60	55	100	140	36	31
Φ280×63	75	60	120	140	42	38
Φ280×75	88	70	120	140	50	44
Φ315×32	40	30	70	157.5	26	22
Φ315×50	60	55	100	157.5	36	31
Φ315×63	75	60	120	157.5	42	38
Φ315×75	88	70	118	157.5	50	44
Φ355×63	75	60	120	177.5	42	38

SCH80/DIN · SADDLE JOINT

Penyelesaian Sambungan Cawangan UPVC / CPVC

Reka bentuk pengapit · Tiada pemotongan saluran paip · Pematuhan dwi standard

Sambungan Pelana SCH80/DIN UPVC/CPVC ialah komponen paip khusus yang direka untuk mencabang saluran paip sedia ada tanpa memerlukan pemotongan atau konfigurasi semula sistem yang meluas. Dikilangkan untuk mematuhi piawaian dimensi SCH80 Amerika dan DIN Eropah, sambungan pelana ini tersedia dalam bahan polivinil klorida (UPVC) dan polivinil klorida (CPVC) yang tidak diplastik. Struktur mekanikal terdiri daripada reka bentuk pengapit dua bahagian yang mencipta sambungan kalis bocor di sekeliling paip utama, memudahkan pemasangan talian sekunder untuk pengagihan bendalir. Sambungan ini direka bentuk untuk menahan kepekatan kimia pekat dan persekitaran tekanan tinggi yang biasa dalam pengendalian bendalir industri, menyediakan antara muka yang stabil untuk penderia, tolok atau sambungan paip sisi.

◆

Lengai Kimia

Kedua-dua varian UPVC dan CPVC mempamerkan rintangan yang tinggi terhadap asid, bes dan garam, menghalang degradasi bahan apabila mengangkut cecair industri yang menghakis atau air ultra tulen.

◆

Integriti Struktur

Ketebalan dinding SCH80 memberikan penarafan tekanan yang lebih tinggi berbanding dengan kelengkapan standard, memastikan sambungan pelana mengekalkan pengedapnya di bawah turun naik hidraulik.

◆

Kemudahan Integrasi

Mekanisme pengapit membolehkan pengembangan pesat rangkaian perpaipan, dengan ketara mengurangkan jam kerja dan masa henti sistem semasa naik taraf atau penyelenggaraan kemudahan.

◆

Kepelbagaian Suhu

Varian CPVC menyokong julat suhu tinggi sehingga 93°C (200°F), menjadikannya sesuai untuk pengangkutan cecair menghakis panas dan rawatan air industri.

Spesifikasi Teknikal

Pematuhan Standard ASTM SCH80, DIN 8061/8062

Pilihan Bahan UPVC (Polyvinyl Chloride), CPVC (Chlorinated Polyvinyl Chloride)

Jenis Sambungan Pengapit Mekanikal dengan Pengedap O-ring / Antara Muka Simen Pelarut

Julat Saiz Serasi dengan diameter paip utama dari 20mm hingga 400mm

Tekanan Kerja PN10 - PN16 (Bergantung pada saiz dan bahan)

Ciri-ciri Utama

Reka bentuk pengapit menghilangkan pemotongan saluran paip

Pengedap cincin O menyediakan sambungan cawangan kalis bocor

Serasi dengan dimensi paip SCH80 dan DIN

Gred CPVC menyokong aplikasi cecair panas sehingga 93°C

Sesuai untuk pemasangan penderia, tolok atau paip sisi

Mengurangkan masa henti sistem semasa pengembangan

Semikonduktor & Elektronik

Pengagihan air gred elektronik dan air ultra-tulen (UPW) dalam persekitaran bilik bersih yang memerlukan kebolehlarutan rendah.

Kimia & Metalurgi

Pengangkutan selamat asid pekat dan cecair beralkali dalam penyaduran logam dan loji pemprosesan kimia.

Tenaga Boleh Diperbaharui

Infrastruktur paip untuk pembuatan sel solar PV dan barisan pengeluaran elektrolit bateri litium.

Rawatan Air Industri

Pengendalian air sisa industri, penyahgaraman air laut, dan pengangkutan air ternyahion dalam kemudahan nuklear dan gred makanan.

▼

Garis Panduan Pemasangan

Penyediaan Permukaan: Pastikan permukaan paip utama bebas daripada serpihan, calar atau lembapan sebelum memasang sambungan pelana untuk memastikan gasket mencapai pengedap kedap udara.
Kawalan Tork: Apabila mengetatkan bolt mekanikal pada pengapit pelana, gunakan tork seragam merentasi semua titik untuk mengelakkan tekanan setempat pada bahan UPVC/CPVC, yang boleh menyebabkan keretakan tekanan alam sekitar.
Penggunaan Pelekat: Untuk jenis pelana kimpalan pelarut, gunakan primer dan simen yang sesuai yang ditentukan untuk UPVC atau CPVC. Jangan campurkan simen yang dimaksudkan untuk jenis bahan yang berbeza.
Keadaan Penyimpanan: Simpan komponen dalam persekitaran yang sejuk dan kering dari pendedahan langsung UV. Sinaran ultraungu jangka panjang boleh menjejaskan rintangan hentaman polimer berasaskan PVC dari semasa ke semasa.

▲

Penyelenggaraan & Pemeriksaan

Periksa pengedap cincin-O secara berkala untuk tanda-tanda set mampatan atau serangan kimia. Gantikan jika terdapat keretakan atau leper.
Periksa tork bolt setiap tahun. Getaran atau kitaran haba boleh menyebabkan pengapit mekanikal longgar secara beransur-ansur.
Untuk sambungan pelana CPVC dalam perkhidmatan panas, pantau perubahan warna atau kerapuhan sebagai petunjuk awal kemerosotan bahan.
Apabila membuka, gantikan semua gasket dan gelang-O daripada menggunakan semula pengedap lama untuk mengekalkan integriti kalis bocor.

Sambungan pelana ini digunakan merentasi industri kimia, metalurgi, fotovoltaik, nuklear, litium, semikonduktor elektronik, makanan, farmaseutikal, automotif dan industri rawatan air untuk mengendalikan cecair asid-alkali, air ultratulen, air boleh diminum, air gred elektronik dan saluran paip air sisa industri.

DIN 8061/8062 ASTM SCH80 Tahan UV (gred terpilih) Tahan bahan kimia
