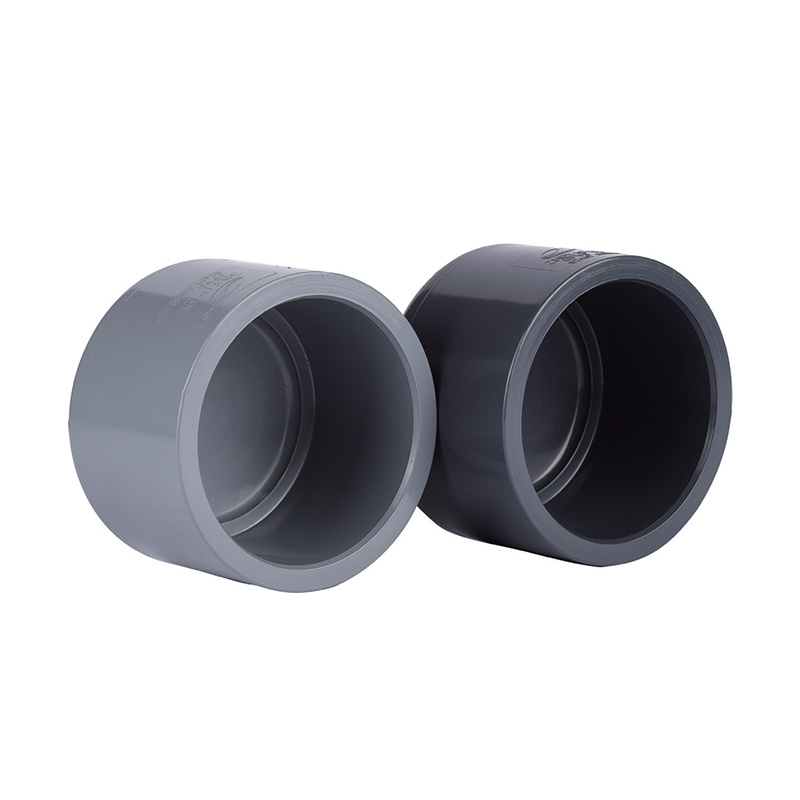

Penutup SCH8O/DIN UPVC/CPVC

Penutup UPVC ringan namun kukuh, direka untuk menutup hujung pelbagai sistem saluran paip, dengan berkesan menghalang kebocoran sederhana dan memastikan kestabilan sistem. Dengan reka bentuk ketepatan, topi UPVC/CPVC mudah dipasang, menjimatkan masa dan kos semasa pembinaan.

Digunakan dalam saluran paip industri, sistem paip dan pengairan pertanian, ia tersedia dalam pelbagai saiz untuk memenuhi keperluan berbeza sambil memastikan prestasi pengedap.

Hubungi Kami

Sebelumnya：Penyesuai Lelaki SCH8O/DIN UPVC/CPVC
Seterusnya：SCH8O/DIN UPVC/CPVC Reducer Bushing

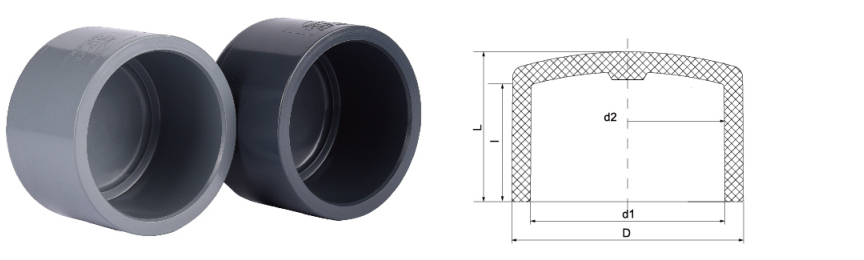

parameter permohonan Piawaian Teknikal

SAsayaZ/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110	dn140	dn160	dn225	dn280	dn315
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)	(DN125)	(DN150)	(DN200)	(DN250)	(DN300)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")	(5")	(6")	(8")	(10")	(12")
DsayaN	d1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4	140.5	160.5	226.25	281.45	316.85
	d2	20.1	25.1	32.1	40.1	50.1	63.1	75.1	90.1	110.1	140.2	160.2	225.05	280.05	315.05
	D	27	33	40	51	61	75	88	105	127	162	186	255	313	350
	L	24	31	35	42	43	51	57	65	80	96	111	147	180	198
	saya	18	24	26	30	32	40	44	51	61	74	84	118	146	165
ANSI	d1	21.51	26.87	33.62	42.4	48.45	60.65	73.39	89.31	114.81	141.81	168.81	219.8	273.87	324.61
	d2	21.25	26.6	33.3	42.06	48.18	60.27	72.9	88.8	114.21	141.11	168	218.8	272.67	323.47
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	saya	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153
JIS	d1	22.4	26.45	32.56	38.63	48.73	56.82	58.63	89.66	114.27	140.22	165.16	216.68	267.21	318.66
	d2	21.75	25.7	31.71	37.67	47.76	55.77	57.67	88.63	113.2	139.01	163.9	214.6	264.88	315.88
	D	29.5	35.2	43.6	53.2	60	72.8	88	108	132	164	191	246	306	360
	L	30	34.6	38	43	46.7	51.2	60	66.7	78	93	104	135	184.4	208
	saya	22.2	25.5	28.6	32.8	36	39	46	50.5	60	70	79.5	104	128	153

SCH80 · DIN · PENAMATAN PENAMAT

Penutup UPVC / CPVC

Hujung Soket · Kimpalan Pelarut · Pilihan Berulir

Penutup SCH80/DIN UPVC/CPVC ialah komponen terminal kritikal yang direka untuk menyediakan pengedap yang selamat dan kalis bocor pada penghujung rangkaian paip bertekanan. Dikilangkan mengikut piawaian metrik ASTM SCH80 dan DIN, penutup ini direka bentuk daripada resin polivinil klorida (UPVC) atau polivinil klorida (CPVC) tidak berklorin. Dimensi dinding yang lebih tebal bagi profil SCH80 membolehkan penarafan tekanan yang lebih tinggi berbanding dengan kelengkapan utiliti standard. Komponen ini digunakan secara khusus dalam persekitaran yang melibatkan media kimia yang agresif, air ultra-tulen dan pengangkutan bendalir suhu tinggi. Komposisi bahan memastikan ketahanan terhadap penskalaan dan kakisan elektrokimia, mengekalkan integriti struktur dalam sistem pengendalian bendalir industri yang kompleks.

Lengai Kimia

Kedua-dua varian UPVC dan CPVC mempamerkan rintangan yang tinggi terhadap spektrum luas asid, bes, garam dan oksidan, menghalang degradasi bahan dalam pemprosesan kimia yang menghakis.

Toleransi Tekanan Tinggi

Ketebalan dinding SCH80 menyediakan sempadan tekanan yang teguh, membolehkan penutup untuk menahan lonjakan sistem dan tekanan operasi yang konsisten dalam rawatan air industri.

Kestabilan Terma

Pilihan CPVC memanjangkan julat operasi kepada suhu sehingga 93°C (200°F), menjadikannya sesuai untuk pengendalian cecair menghakis panas dan pemprosesan farmaseutikal.

Lubang Dalaman Licin

Pekali geseran rendah permukaan dalaman meminimumkan penurunan tekanan dan menghalang pengumpulan pertumbuhan biologi atau mendapan mineral.

Perbandingan Bahan · UPVC lwn CPVC

Ciri

Penutup UPVC

Penutup CPVC

Pematuhan Standard

ASTM D2467 (SCH80) / DIN 8063

ASTM F439 (SCH80) / DIN EN ISO 15493

Suhu Maksimum

60°C (140°F)

93°C (200°F)

Jenis Sambungan

Soket (Simen Pelarut) / Berulir

Rintangan Kakisan

Tinggi (Asid/Bes)

Sangat Tinggi (Asid/Bes/Suhu Tinggi)

Warna Biasa

Kelabu Gelap

Kelabu Muda / Gading

Bidang Aplikasi Industri

⌂

Elektronik & Semikonduktor

Penamatan air ultratulen (UPW) dan gelung air gred elektronik di mana larut lesap mesti dielakkan.

⌂

Tenaga & Fotovoltaik

Digunakan dalam barisan pengeluaran sel suria untuk pengangkutan cecair etsa berasid dan air sisa industri.

⌂

Kimia & Metalurgi

Pengedap selamat saluran suapan kimia, tangki penjerukan, dan paip pemprosesan metalurgi.

⌂

Makanan & Farmaseutikal

Penghantaran air boleh diminum dan cecair pemprosesan yang mematuhi keperluan kebersihan dan lengai yang ketat.

⌂

Rawatan Air Industri

Berkenaan dalam pembuatan bateri litium dan sistem rawatan air sisa industri automotif.

⛭

Garis Panduan Pemasangan & Penyimpanan

Kimpalan Pelarut: Pastikan penggunaan primer dan simen pelarut yang betul yang dirumus khusus untuk UPVC atau CPVC. Benarkan masa penyembuhan yang mencukupi mengikut jadual galas tekanan pengeluar sebelum menguji sistem.
Keadaan Penyimpanan: Simpan penutup dalam persekitaran yang sejuk jauh daripada pendedahan langsung ultraviolet (UV). Pendedahan yang berpanjangan kepada cahaya matahari boleh menyebabkan kerosakan material dari masa ke masa.
Sambungan Berulir: Untuk versi berulir, gunakan pita PTFE atau pengedap benang yang serasi. Jangan terlalu tork, kerana benang plastik boleh mengekalkan keretakan tegasan jika daya yang berlebihan dikenakan.
Pengendalian: Periksa keretakan garis rambut atau kerosakan kesan fizikal sebelum pemasangan, terutamanya dalam persekitaran cuaca sejuk di mana rintangan hentaman termoplastik berkurangan.

◉

Had Operasi Kritikal

Jangan gunakan penutup UPVC dengan cecair melebihi 60°C atau dengan agen pengoksidaan pekat seperti asid nitrik melebihi 15%.
Penutup CPVC tidak dinilai untuk perkhidmatan wap atau pendedahan berterusan kepada pelarut berklorin pada suhu tinggi.
Elakkan beban hentaman atau lonjakan tekanan mengejut melebihi 1.5 kali ganda tekanan kerja terkadar.
Jangan sekali-kali menggunakan sepana paip logam secara langsung pada badan penutup — gunakan sepana tali untuk mengelakkan pencungkil permukaan dan penaik tekanan.
Jangan gunakan simen pelarut pada sambungan berulir. Pengedap benang diperlukan untuk pemasangan penutup berulir.
